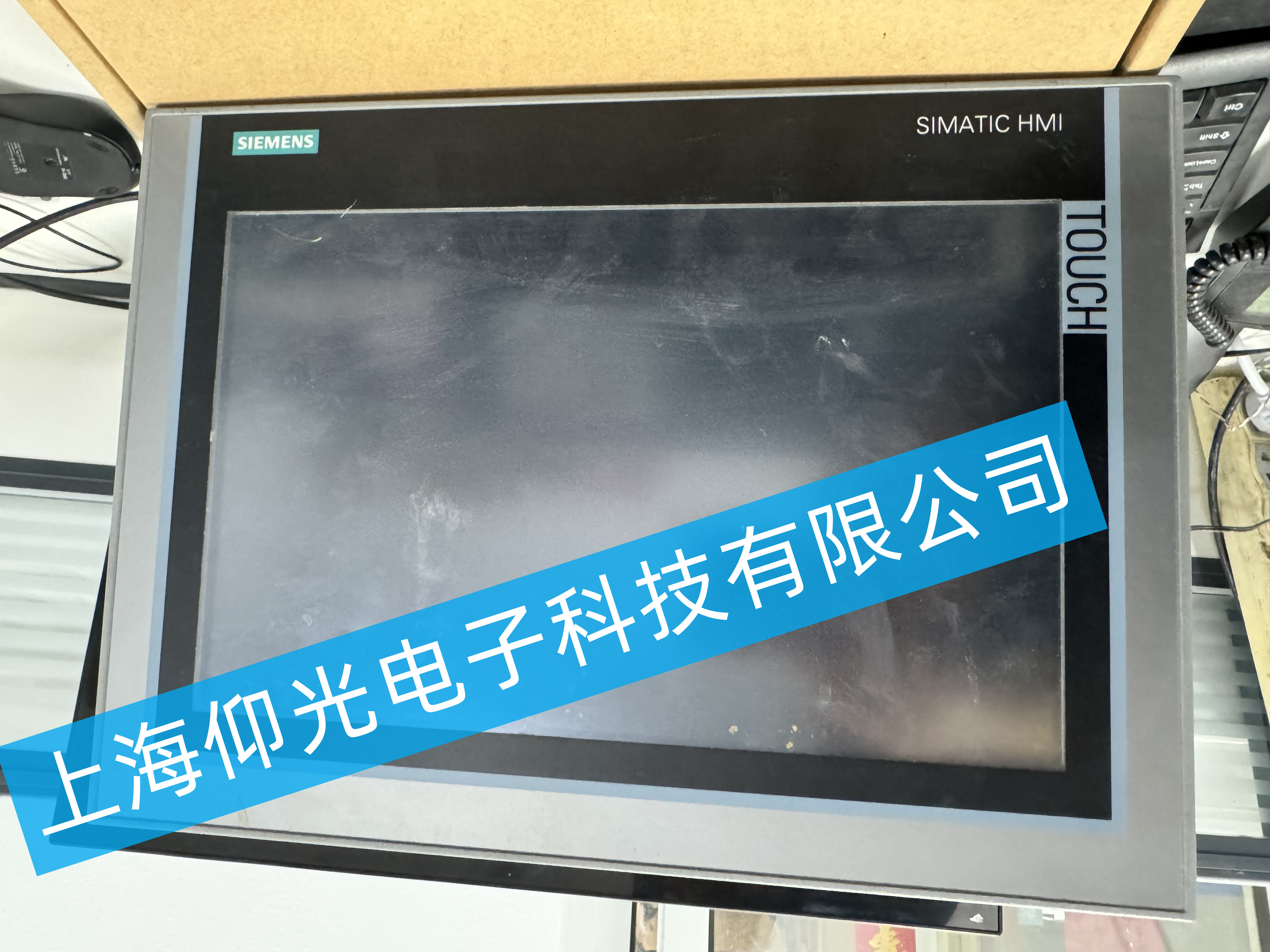

西門子 SIMATIC HMI Comfort/Advanced 系列 觸摸屏故障
一、顯示類故障
-
黑屏 / 白屏 / 無顯示
- 可能原因：電源模塊故障、主板供電異常、背光板燒毀、液晶屏物理損壞
-
維修方向：
- 檢測 24V DC 輸入電壓及保險絲，排查電源接口松動 / 氧化
- 拆解后測量主板各路輸出電壓，更換故障電源板或背光驅動板
- 若液晶屏本體碎裂或漏液，需更換同規格工業液晶屏
-
花屏 / 條紋 / 畫面閃爍
- 可能原因：LVDS 排線松動 / 老化、顯卡芯片虛焊、顯存故障、驅動程序異常
-
維修方向：
- 重新插拔并清潔顯示排線，更換老化排線
- 對主板 GPU / 北橋芯片進行 BGA 重植或更換
- 刷寫對應版本的系統固件，恢復顯示驅動
-
亮度異常 / 背光不均
- 可能原因：背光電源不穩、PWM 調光電路故障、環境溫度過高觸發保護
- 維修方向：更換背光電源模塊，檢修溫度保護電路
🖱️ 二、觸摸類故障
-
觸摸無響應 / 局部失靈
- 可能原因：觸摸玻璃碎裂、觸摸控制器故障、USB / 串口通訊異常、驅動丟失
-
維修方向：
- 檢測觸摸玻璃是否有物理裂痕，更換觸控面板
- 更換觸摸控制板，重新校準觸摸坐標
- 排查通訊線路，重新安裝驅動程序
-
觸摸漂移 / 定位不準
- 可能原因：長期使用導致校準偏移、電磁干擾、溫度影響
- 維修方向：進入系統校準界面重新校準，屏蔽周邊強電磁干擾源
💻 三、系統與通訊類故障
-
無法開機 / 卡在啟動界面
- 可能原因：系統文件損壞、SD/CF 卡故障、主板 BIOS 損壞、啟動分區丟失
-
維修方向：
- 重新刷寫系統鏡像，恢復出廠系統
- 更換故障存儲介質（SD/CF 卡），克隆備份用戶程序
- 重刷 BIOS 芯片，修復啟動引導程序
-
通訊中斷 / 無法連接 PLC
- 可能原因：網口 / 串口芯片損壞、通訊協議配置錯誤、網線 / 線纜老化
-
維修方向：
- 更換網口 / 串口物理層芯片，重新焊接接口
- 檢查 IP 地址、波特率、Profinet/MPI 等參數，恢復正確通訊配置
-
程序丟失 / 參數復位
- 可能原因：電池沒電、存儲介質損壞、誤操作
- 維修方向：更換主板備份電池，從備份文件恢復項目程序
🛠️ 四、硬件老化與環境故障
-
接口損壞（USB / 網口 / 串口）
- 可能原因：頻繁插拔導致針腳斷裂、氧化、短路
- 維修方向：更換接口座子，重新焊接針腳，必要時更換接口板
-
進水 / 受潮導致短路
- 可能原因：工業環境粉塵、冷凝水滲入
- 維修方向：拆機徹底烘干，清洗腐蝕電路板，更換短路元件
-
按鍵 / 旋鈕失靈（帶按鍵型號）
- 可能原因：微動開關老化、編碼器磨損
- 維修方向：更換微動開關或旋轉編碼器
📋 維修流程建議
- 外觀與上電檢測：先檢查是否有物理損傷、進水，再通電觀察指示燈狀態
- 故障定位：通過串口日志、主板電壓測量、替換法快速定位故障模塊
- 配件更換：使用原廠或兼容級配件，確保電氣參數匹配
- 功能測試：維修后進行顯示、觸摸、通訊全功能測試，驗證穩定性
- 數據備份：系統類故障前務必備份用戶程序與參數
