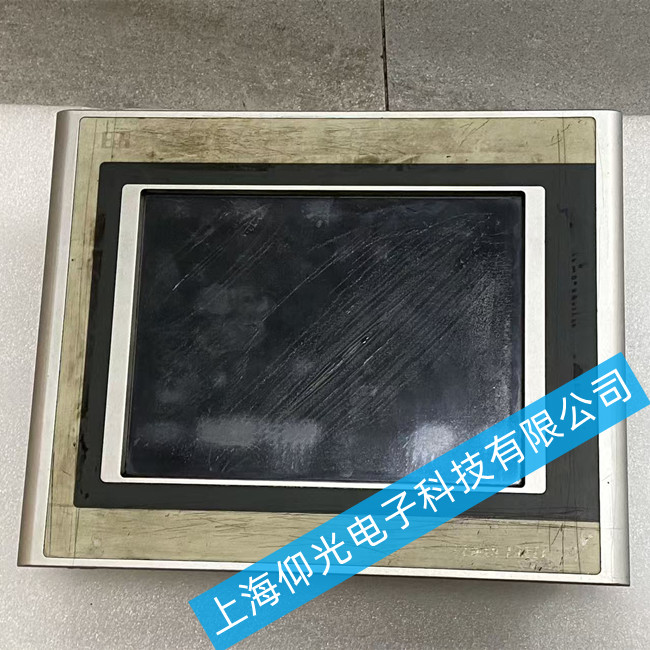

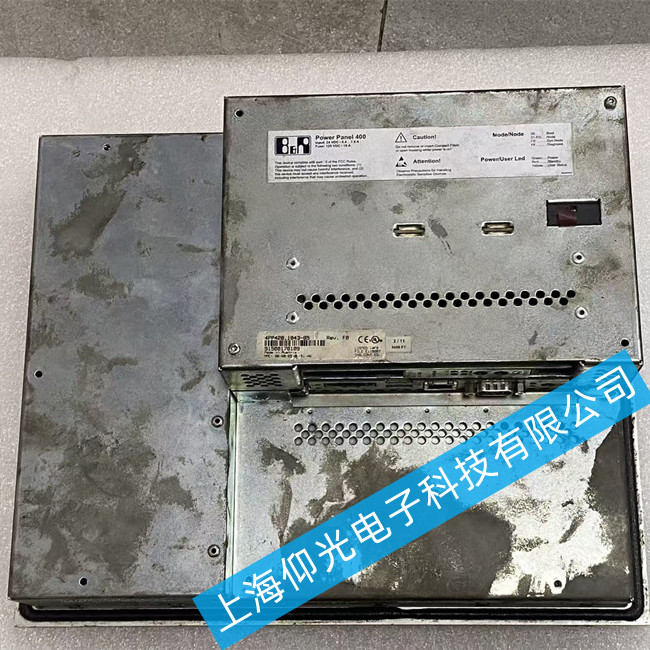

貝加萊觸摸屏維修4PP420.1043-85PWR燈不亮故障維修
貝加萊觸摸屏4PP420.1043-85PWR燈不亮，通常表示設備未正常上電或電源模塊故障，是HMI啟動類故障中最常見的一種，直接影響設備的啟動與操作。
故障原因分析
外部電源未供電或異常
24V DC電源未開啟、斷路器跳閘或電源模塊輸出異常，導致觸摸屏無輸入電壓。
電源線纜或連接器損壞
電源線斷裂、插頭氧化、端子松動或壓接不良，造成供電中斷。
內部電源電路故障
觸摸屏內部DC/DC轉換模塊損壞、保險絲熔斷或穩壓電路失效，無法為系統供電。
主板或電源管理芯片損壞
主控板上的電源管理IC、濾波電容或晶振損壞，導致整機無法啟動。
短路保護觸發
內部電路存在短路（如電容擊穿、PCB受潮），觸發過流保護，PWR燈熄滅。
固件崩潰或啟動程序異常（少數情況）
雖然PWR燈通常與硬件供電相關，但極少數固件異常也可能影響電源指示邏輯。
維修方法步驟
確認外部電源輸出狀態
使用萬用表測量供電端子輸入電壓，確認是否為24V DC ±10%。若無電壓，檢查上一級電源、斷路器及接線。
檢查電源線與連接器
斷電后檢查電源插頭是否插緊，針腳有無彎曲、腐蝕或燒蝕。更換已知良好的線纜進行測試。
測量設備端輸入電壓
在觸摸屏電源輸入端（X1/X2）直接測量電壓，排除線路壓降問題。若電壓正常但PWR燈仍不亮，說明故障在設備內部。
排查短路與保險絲狀態
打開設備外殼（需專業人員操作），檢查PCB上保險絲是否熔斷，有無明顯燒痕、電容鼓包或異味。使用萬用表檢測電源回路是否短路。
判斷是否為電源模塊故障
若輸入電壓正常但無內部5V/3.3V輸出，可判定為DC/DC電源模塊損壞，需更換同型號電源板或送修。
送專業維修點檢測主板
若電源模塊正常但仍無法啟動，可能是主控芯片或時鐘電路故障，建議送至貝加萊（B&R）授權維修中心進行芯片級修復。
