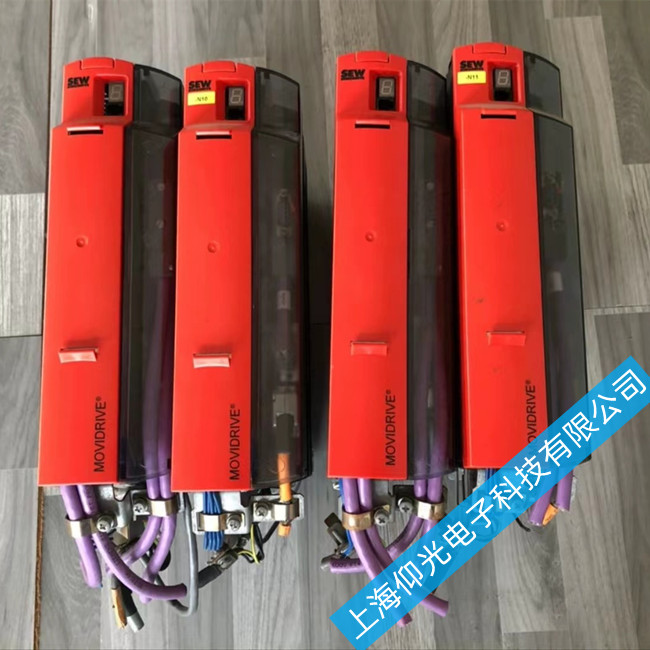

SEW變頻器常見電源與供電故障處理方法
電源與供電類故障
電源類故障通常表現為變頻器無法上電、上電后無顯示或運行中突然停機，排查時需優先確認供電系統的完整性。
驅動器無法上電或無顯示。 這是變頻器啟動階段最常見的故障現象。開關電源模塊損壞是此類故障的核心誘因之一。當電源卡出現油污污染時，會導致電氣接觸不良或短路，進而造成整流二極管燒毀、濾波電容漏液�？刂瓢骞╇姰惓Ｒ矔苯訉�(dǎo)致顯示缺失。排查時首先使用數字萬用表測量直流母線電壓，正常值應為510-540VDC。如果電壓異常，需檢查整流模塊及預充電回路。同時用放大鏡觀察電源卡和控制板是否有燒灼痕跡、電解液滲漏或元件鼓包。此外，也需檢查輸入電源是否穩定，確保電源電壓和頻率符合設備要求，并排查線路是否存在松動或破損。
故障代碼07：制動斬波器故障。 當減速時間過短導致再生能量過大，或制動電阻電路出現中斷、短路以及選型不當時，變頻器會立即觸發制動斬波器故障并關斷輸出。排查時需延長減速斜坡時間，檢查制動電阻的接線是否完好、阻值是否在技術規范范圍內，必要時更換制動電阻或整臺變頻器。
故障代碼20：設備監控——供電電壓故障。 該故障表示內部電子器件供電電壓或外部連接的DC 24V電源超出了允許范圍。排查時需檢查外部DC 24V電源電壓等級和連接是否正確，確認24V電源單元是否過載。如果故障重復出現，需聯系SEW技術支持處理。
編碼器與反饋類故障
編碼器是伺服系統中對精度影響最大的部件，編碼器信號異常是導致電機定位不準、抖動或速度反饋失靈的常見原因。
故障代碼14：編碼器故障。 編碼器接線錯誤、屏蔽連接不良或編碼器本身損壞時，變頻器會立即觸發該故障并關斷輸出。排查時需檢測編碼器電纜及屏蔽連接是否正確可靠。使用示波器觀察編碼器A/B/Z相信號波形，確認波形穩定無畸變。如果接線和屏蔽都無問題，則需更換編碼器。
故障代碼08/ERR08中的編碼器相關原因。 編碼器信號異常也會導致速度監控故障。當編碼器信號丟失、A/B相序設置錯誤或屏蔽層未有效接地時，速度反饋信號與設定值偏差過大，觸發保護。排查時需重新插拔編碼器插頭，確保接線端子牢固，檢查屏蔽線是否單端接地，并通過變頻器參數界面觀察編碼器反饋信號，或調整A/B相信號相序。
編碼器不運行或不就緒。 在MOVIAXIS多軸伺服系統中，編碼器未就緒意味著編碼器與驅動器之間無法通信，原因可能是編碼器損壞、接線不正確或電機未經正確調試。排查時需確認編碼器與驅動器之間的連接是否完好，必要時重新啟動電機并執行調試。
