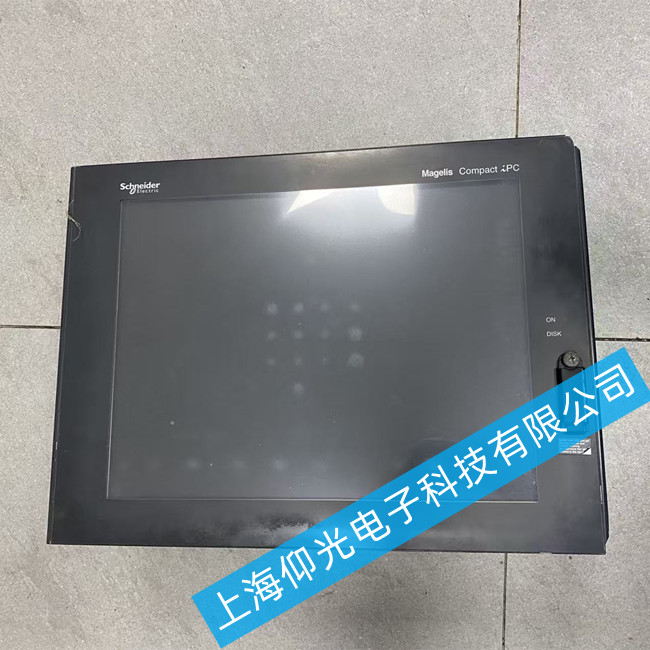

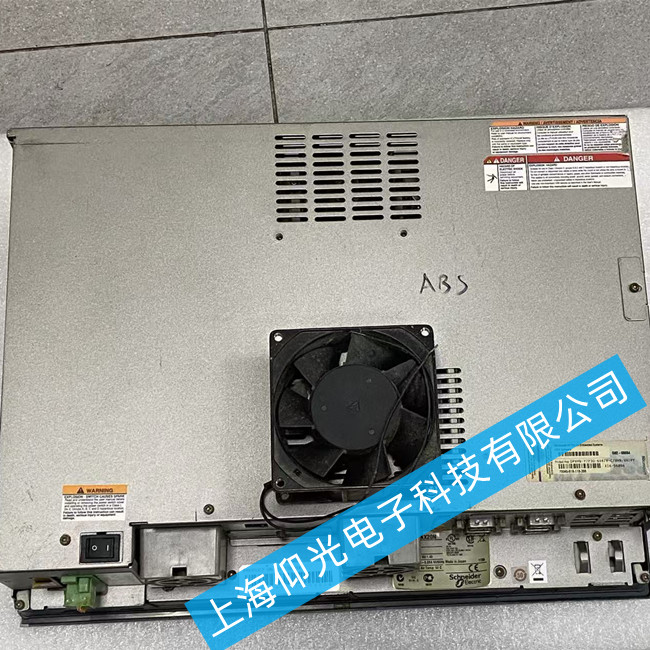

施耐德觸摸屏維修MPCKT55NAX20N進不了系統故障維修方法
施耐德觸摸屏MPCKT55NAX20N進不了系統，核心故障集中在存儲異常、啟動程序損壞或硬件供電問題，以下是系統化維修方法：
故障原因分析
SD卡/內置存儲損壞：系統存儲介質壞道增多、分區損壞，無法讀取啟動鏡像
系統固件損壞/丟失：斷電異常、靜電干擾導致啟動分區數據損壞，無法完成系統引導
供電電源異常：電源輸入紋波過大、濾波電容老化，供電不穩定無法支撐系統啟動
主控板硬件故障：CPU/內存虛焊損壞，無法完成開機自檢
背光故障誤判：背光不亮導致看似“進不了系統”，實際系統已正常啟動但無顯示
維修方法步驟
先排查供電與背光：用萬用表測量輸入電源（該型號額定24V DC）是否穩定，查看背光是否點亮，若背光不亮先修復背光驅動電路
復位重啟測試：斷電等待5分鐘后重新上電，觀察是否有啟動畫面，若完全無反應排查硬件供電
檢測存儲介質：若設備支持外部SD卡啟動，拔出SD卡清潔金手指，用讀卡器檢測是否能正常讀取，壞道過多直接更換全新原裝SD卡并重新刷入系統
修復系統固件：通過施耐德Vijeo Designer軟件連接觸摸屏，重新刷入對應版本的官方系統鏡像，修復損壞的啟動分區
檢查主控板硬件：若刷入系統后仍無法啟動，檢查主控板CPU、內存焊點是否虛焊，測量DDR內存供電是否正常，虛焊補焊，硬件損壞更換主控板
送修檢測：若以上操作都無法解決，建議送至施耐德授權工控維修中心做芯片級檢測修復
