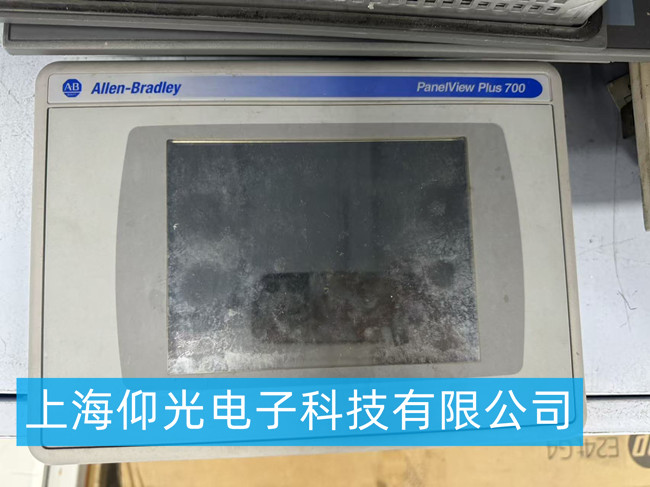

Allen-Bradley PanelView Plus 700 觸摸屏維修方案

• 用途：工業人機界面（HMI），用于設備監控、參數設置與數據交互
• 典型故障：無顯示、觸摸失靈、花屏 / 白屏、通信中斷、系統無法啟動等

 二、維修前準備

    1. 安全與環境

• 斷電并掛牌警示，確認設備完全斷電，避免帶電操作
• 準備防靜電工作臺、防靜電手環，防止靜電擊穿內部芯片
• 工具：萬用表、螺絲刀、鑷子、熱風槍、編程器、清潔工具（無塵布、異丙醇）
• 備件：備用觸摸板、液晶屏、電源板、CF 卡 / SD 卡、接口芯片等

   2. 信息留存

• 拍攝設備正面 / 背面接口、接線狀態，記錄當前故障現象
• 備份 HMI 程序與配置（若可正常開機），避免數據丟失

三、故障診斷流程

     1. 外觀與靜態檢測

• 檢查外殼、接口是否破損，屏幕是否碎裂、漏液
• 清潔屏幕表面污漬，排查是否為物理遮擋導致顯示異常
• 測量電源輸入引腳（24V DC）是否短路，排查電源回路故障

 2. 上電與狀態診斷

 3. 電路與功能測試

• 用萬用表測量電源輸入、內部電源軌（5V、3.3V）是否正常
• 用示波器檢測液晶屏驅動信號、觸摸板信號是否穩定
• 嘗試重新插拔 CF 卡 / SD 卡，格式化后重新燒錄固件與程序
• 連接以太網，用 ping 工具測試連通性，排查通信故障

 四、分模塊維修方案

 1. 電源板故障（無顯示、不通電）

• 故障表現：設備無任何指示燈，輸入電壓正常但內部無輸出
• 維修步驟：
  1. 拆解設備，分離電源板與主控板
  2. 更換損壞的開關電源芯片、濾波電容、整流二極管
  3. 修復線路燒斷處，重新焊接虛焊點
  4. 上電測試各電壓輸出，確認穩定后再裝回主控板

 2. 顯示 / 背光故障（花屏、白屏、無背光）

• 故障表現：背光亮但無畫面、屏幕閃爍、顏色異常
• 維修步驟：
  1. 檢測背光驅動板、高壓板是否損壞，更換故障元件
  2. 若液晶屏本身損壞（如漏液、碎裂），直接更換同型號液晶屏
  3. 重新插拔液晶屏排線，清潔接口氧化層
  4. 上電驗證顯示效果，確認畫面清晰、無閃爍

3. 觸摸故障（觸摸無響應、偏移）

• 故障表現：點擊屏幕無反應、觸摸點偏移、局部區域失靈
• 維修步驟：
  1. 進入系統校準界面，重新執行觸摸校準
  2. 若校準無效，拆解設備，更換故障觸摸板
  3. 檢查觸摸板排線是否虛接、破損，修復或更換排線
  4. 測試全區域觸摸響應，確認無偏移、無死角

4. 系統 / 存儲故障（無法啟動、反復重啟）

• 故障表現：停留在啟動界面、提示系統錯誤、程序丟失
• 維修步驟：
  1. 備份原 CF 卡 / SD 卡 數據，格式化后重新燒錄固件
  2. 若存儲介質損壞，更換新的 CF 卡 / SD 卡，恢復程序與配置
  3. 檢測主控芯片、內存顆粒是否損壞，更換失效芯片
  4. 上電驗證系統啟動流程，確認正常進入運行界面

5. 通信故障（無法連 PLC）

• 故障表現：以太網燈不亮、ping 不通、無法與 PLC 通信
• 維修步驟：
  1. 檢查以太網接口芯片（PHY）是否損壞，更換故障芯片
  2. 重新配置 IP 地址、子網掩碼與網關，確保與 PLC 在同一網段
  3. 修復線路破損處，更換水晶頭與網線
  4. 用 ping 工具與 FactoryTalk View 軟件驗證通信連通性

五、維修后測試與驗收

1. 空載測試：設備上電，確認指示燈正常、屏幕顯示清晰、觸摸響應靈敏
2. 功能測試：加載原程序，驗證按鍵、數據顯示、PLC 通信功能
3. 穩定性測試：連續運行 24 小時，監測溫度、屏幕狀態，無異常重啟或報錯
4. 數據恢復：恢復原程序與配置，核對畫面與邏輯，確保與原系統一致
5. 出具報告：記錄故障原因、維修內容、更換備件、測試結果，提供 3–6 個月質保

七、注意事項

• 嚴禁帶電拆解或插拔模塊，避免損壞設備或系統
• 固件燒錄需使用羅克韋爾官方工具（FactoryTalk View ME），避免版本不兼容
• 維修后需重新校準觸摸與通信參數，確保生產安全
• 建議保留原故障設備備件，用于后續故障分析
