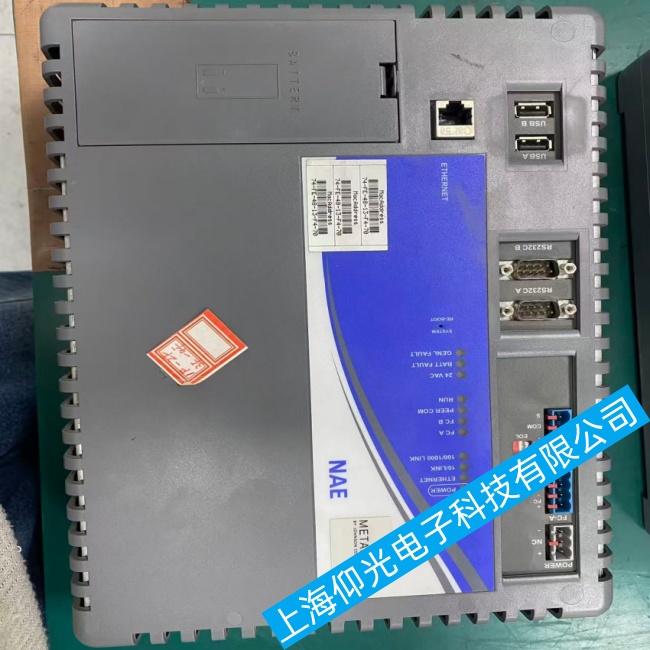

江森 Metasys MS-NAE5510控制器整機不上電原因分析與修復工藝
NAE5510 額定供電24VAC 交流輸入，整機無指示燈、無開機自檢聲響，按外電源→接線→機內保險→電源板→后級負載由外向內排查。
一、江森 Metasys MS-NAE5510控制器外部供電排查
1.測前端 24VAC：萬用表交流檔測端子供電，標準22～28VAC；無電壓查 DDC 配電箱變壓器、空開、端子松動、線纜斷線，更換 24V 電源變壓器試機。
2.接線端子檢查：NAE 機身 AC 電源端子氧化、壓接虛接，清理端子銅銹重新緊固；禁止交直流混接（誤接 24VDC 極易燒機內保險）。
3.脫開外接負載再上電：拔掉所有 I/O 總線、FC 網口接線，排除外設短路拉低電源觸發整機保護斷電。
二、江森 Metasys MS-NAE5510控制器開蓋目視預檢
1.查看電源板 ** 輸入玻璃保險（T2A/250V）** 熔斷：保險炸裂發黑 = 前級短路，不可直接換保險通電；僅絲斷無焦痕多為瞬時浪涌故障。
2.電源區電容鼓包漏液、PCB 銅箔燒黑、整流二極管炸裂，優先標記故障元器件。
3.清理板內粉塵、金屬碎屑（機房灰塵短路是常見誘因）。
三、江森 Metasys MS-NAE5510控制器電源板靜態 + 動態測量
1、斷電靜態測短路
保險兩端直通 = 輸入整流橋、壓敏電阻擊穿；測各路 DC 輸出對地阻值，阻值接近 0Ω 為后級 CPU / 內存短路。
2、空載上電測關鍵點
1.整流后直流母線電壓正常約32VDC，無電壓：整流橋、輸入限流電阻開路。
2.電源 IC 啟動腳無供電：?jiǎn)?dòng)電阻開路（NAE 常用百 K 級啟動電阻），更換同規格功率電阻。
3.次級標準輸出：5V、3.3V、12V，缺任意一路對應支路整流二極管、濾波電容損壞。
四、江森 Metasys MS-NAE5510控制器常見通病元件更換
1.輸入保險熔斷：查壓敏、整流橋無短路后更換2A 慢熔保險，嚴禁加大保險規格。
2.低壓濾波電容失效：5V/3.3V 輸出電解鼓包，更換同耐壓、同容量電容（高頻低阻）。
3.電源 PWM 芯片損壞：無次級電壓輸出，更換原廠同型號電源主控 IC。
4.后備電池短路：機身內置 3.6V 鋰電擊穿拉低供電，拔掉電池端子再上電測試，電池故障直接換新電池。
五、江森 Metasys MS-NAE5510控制器保護鎖死與復位處理
1.過溫保護：設備環境＞50℃，斷電靜置 30 分鐘降溫后重試。
2.整機硬復位：斷開 24VAC + 拔掉后備電池，靜置 10 分鐘放空余電，再接電開機。
六、江森 Metasys MS-NAE5510控制器上機驗收與預防
1.修復后空載上電：POWER 常亮，RUN 燈自檢閃爍、開機短促蜂鳴，完成啟動即為正常；再接總線、I/O 負載。
2.預防措施：前端加裝 24VAC 浪涌保護器；機房控溫 0～40℃，定期除塵；禁止帶電插拔 FC 總線，避免外設短路燒毀 NAE 電源。
