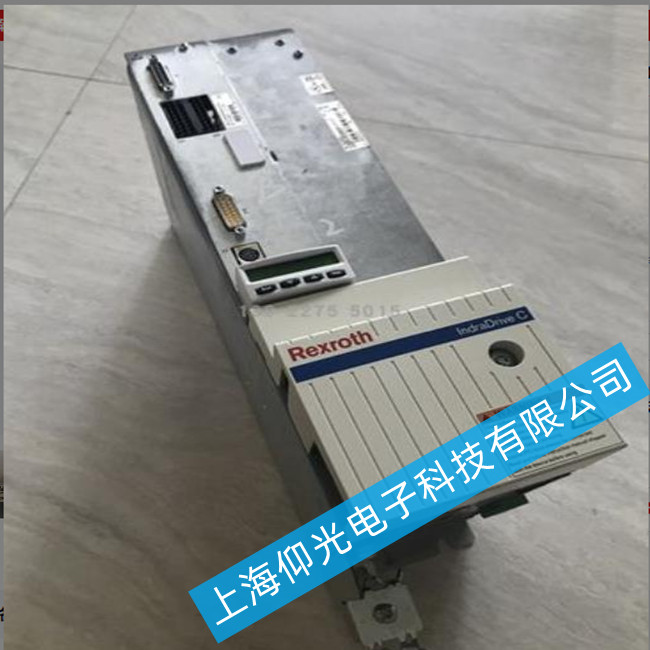

Rexroth IndraDrive C 伺服驅動器故障維修方案

一、維修前安全準備

1. 斷電與放電
   • 切斷主電源，等待至少 15 分鐘，用萬用表測量直流母線電壓，確認＜36V 后再操作，防止電容殘余電壓觸電。
   • 懸掛 “維修中” 警示牌，避免他人誤上電。
2. 防護與記錄
   • 佩戴絕緣手套、防靜電手環，使用絕緣工具，防止靜電損壞控制板。
   • 拍照記錄接口接線、模塊型號、參數面板顯示，便于后續恢復。
3. 工具與備件
   • 檢測工具：萬用表、示波器、絕緣電阻表、電烙鐵、熱風槍。
   • 備件：同規格 IGBT 模塊、電解電容、驅動板、控制板、風扇、保險絲等。
   • 軟件：IndraWorks 調試軟件，用于讀取故障代碼與參數備份。

二、故障診斷流程

1. 外觀與初步檢查

• 觀察設備是否有燒糊痕跡、電容鼓包 / 漏液、PCB 發黑、接口針腳彎曲 / 氧化、風扇損壞等。
• 記錄操作面板顯示的故障代碼（如F201 過流、F202 過壓、F203 欠壓、F204 過熱、F207 通訊故障等）。
• 檢查電機電纜、編碼器電纜是否破損、短路或接地。

2. 電氣性能檢測

• 電源檢測：測量三相輸入電壓是否平衡，直流母線電壓是否正常（380V 輸入時約 540V DC）。
• 功率模塊檢測：用二極管檔測量 IGBT 模塊各引腳阻值，判斷是否擊穿或短路。
• 控制電路檢測：檢查控制板供電、編碼器接口、通訊接口是否正常，有無虛焊或芯片燒毀。
• 編碼器檢測：測量編碼器供電與信號輸出，排查編碼器斷線或損壞。

3. 軟件診斷

• 連接 IndraWorks 軟件，讀取故障歷史記錄、運行數據，分析故障發生時的電流、溫度、位置反饋。
• 執行驅動器自檢程序，驗證驅動信號、編碼器反饋、通訊鏈路是否正常。

三、常見故障維修方法

1. 過流故障（F201 / F208）

• 常見原因：電機短路、電纜破損、IGBT 模塊損壞、負載突變、編碼器反饋異常。
• 維修步驟：
  1. 斷開電機電纜，空載運行驅動器，若故障仍存在則為內部問題。
  2. 檢測 IGBT 模塊，若擊穿則更換同型號模塊。
  3. 檢查驅動板輸出波形，修復或更換驅動電路。
  4. 排查編碼器接線與信號，校準編碼器零點。
  5. 優化加減速時間，避免負載沖擊。

2. 過壓故障（F202）

• 常見原因：制動電阻損壞、減速時間過短、電網電壓波動、直流母線吸收電路故障。
• 維修步驟：
  1. 檢查制動電阻是否開路或短路，更換匹配功率的電阻。
  2. 延長減速時間，或增加制動單元功率。
  3. 檢測直流母線電壓，若持續偏高則檢查整流模塊及吸收電路。

3. 欠壓故障（F203）

• 常見原因：電網電壓過低、輸入缺相、整流模塊故障、直流母線電容老化。
• 維修步驟：
  1. 測量輸入電壓，確認是否在額定范圍（±15%）內。
  2. 檢查輸入熔斷器、接觸器是否正常，排除缺相問題。
  3. 更換老化的直流母線電容，修復或更換整流模塊。

4. 過熱故障（F204）

• 常見原因：風扇損壞、散熱片積塵、環境溫度過高、溫度傳感器故障。
• 維修步驟：
  1. 清潔散熱片和風扇，更換損壞或異響的風扇。
  2. 改善設備通風環境，確保進 / 出風口無遮擋。
  3. 檢測溫度傳感器阻值，若異常則更換。

5. 通訊 / 編碼器故障（F207 / F210）

• 常見原因：通訊線纜破損、接口松動、編碼器損壞、控制板故障。
• 維修步驟：
  1. 重新插拔通訊 / 編碼器接口，檢查針腳是否氧化或彎曲。
  2. 更換屏蔽良好的編碼器 / 通訊線纜，避免干擾。
  3. 測試編碼器輸出信號，若異常則更換編碼器。
  4. 若控制板硬件損壞，直接更換同型號控制板。

6. 無顯示 / 上電無反應

• 常見原因：電源模塊故障、控制板損壞、保險絲熔斷。
• 維修步驟：
  1. 檢查輸入保險絲是否熔斷，更換同規格保險絲。
  2. 測量電源模塊輸出電壓，若異常則修復或更換電源板。
  3. 重新插拔控制板，若仍無顯示則更換控制板。

四、維修后測試與驗收

1. 靜態測試
   • 重新接線后，測量輸入 / 輸出、直流母線電壓是否正常。
   • 空載上電，檢查風扇、指示燈、操作面板顯示是否正常。
2. 動態測試
   • 連接電機與編碼器，空載運行，逐步提升轉速，觀察電流、位置反饋是否平穩。
   • 帶載運行，模擬實際工況，驗證故障是否消除，各項參數是否達標。
3. 參數恢復
   • 導入備份參數，或重新設置電機參數、控制邏輯，確保與原設備一致。
4. 安全驗收
   • 檢查接地、絕緣性能，確認無漏電、短路風險。
   • 試運行≥1 小時，記錄運行數據，確認設備穩定可靠。

五、日常維護與預防

• 定期清潔：每 3–6 個月清潔散熱片、風扇，清除積塵，避免過熱。
• 電容檢測：每 2–3 年檢測電解電容容量，及時更換老化電容，防止鼓包漏液。
• 風扇更換：風扇壽命約 3–5 年，出現異響或轉速不穩時立即更換。
• 參數備份：定期備份驅動器參數，便于故障后快速恢復。
• 環境優化：保持設備運行環境干燥、通風，避免高溫、潮濕、粉塵。
