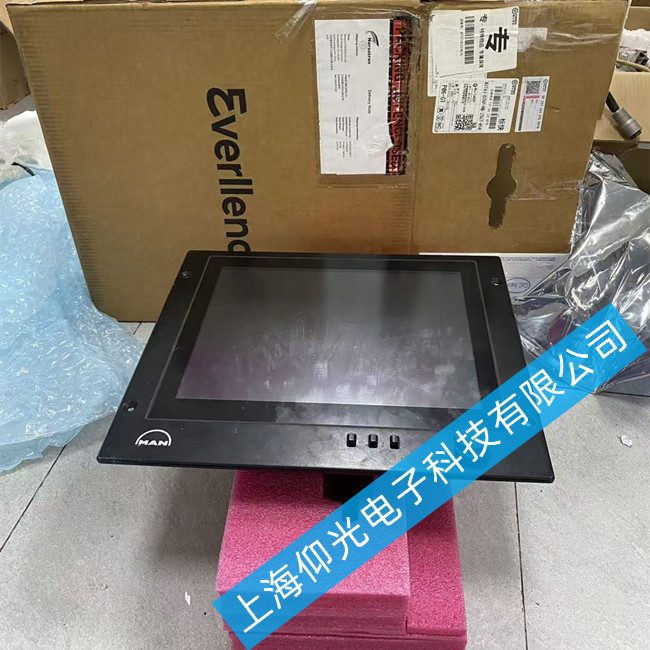

MAN觸摸屏維修EC-MOP R-1884273-2黑屏故障維修方法
一、初步現象判別
面板電源指示燈不亮 + 黑屏 → 優先查外部24V供電、電源端子、機內保險絲、電源輸入電路。
指示燈亮/有蜂鳴聲但屏幕全黑（無背光） → 背光驅動/LED燈條/高壓板或逆變器故障。
背光亮但看不到任何畫面/LOGO → LVDS屏線松動氧化、主板未輸出信號或液晶屏/驅動板損壞。
用手電斜照屏幕可見暗淡圖像 → 背光電路故障，液晶屏本身正常。
二、分步排查與維修方法

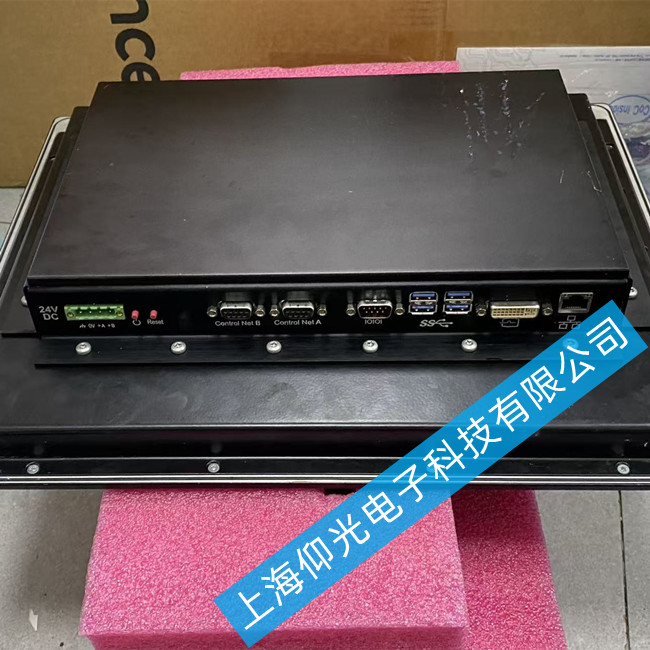

1. 檢查外部 DC 24V 供電（最常見原因）
確認設備由DC 24V（允許范圍約21.6～26.4V）供電，而非AC 220V接錯。
用萬用表測電源端子電壓，若無輸出或電壓嚴重偏低/波動大，先更換同規格工業開關電源測試。
檢查供電斷路器是否跳閘、端子是否松動氧化，船舶環境特別注意發電機電壓波動可能擊穿電源模塊
若曾遭遇過壓/雷擊浪涌，機內輸入濾波或保險可能已燒斷。
2. 檢查機內保險與電源電路
斷電開蓋，找到主板輸入側玻璃/陶瓷保險絲，用萬用表測通斷，熔斷則更換同規格保險（注意查明短路原因）。
目檢主板輸入端有無燒黑痕跡、濾波電容鼓包漏液。
若外部24V正常但主板無5V/3.3V等二次電壓，多為電源管理芯片或輸入整流電路損壞，需更換電源板或送修。
3. 背光/無背光區分測試
在暗處上電，仔細觀察屏幕——若隱約有暗淡菜單/字符，用強光手電斜照確認，說明LCD正常，故障在背光LED燈條或背光驅動電路（高壓板/恒流源），可嘗試更換背光板或燈條。
若背光燈完全不亮且指示燈也不亮→回到供電排查；背光亮但無任何畫面→繼續查屏線與主板。
