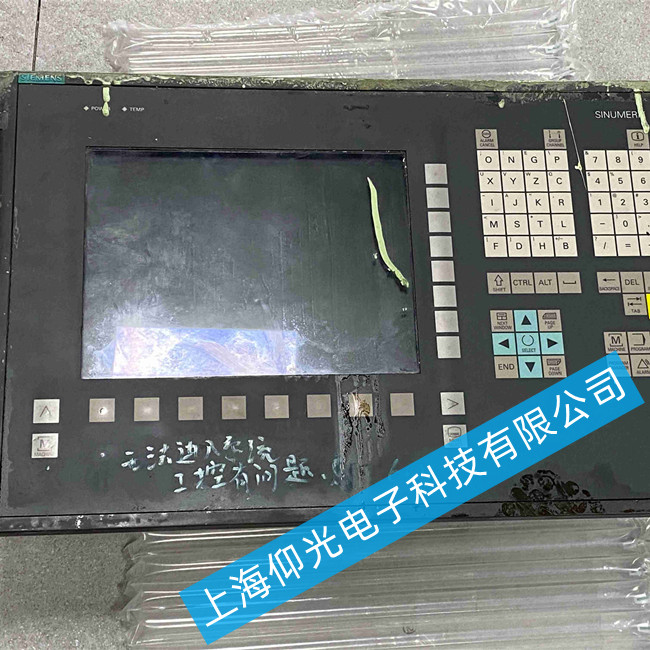

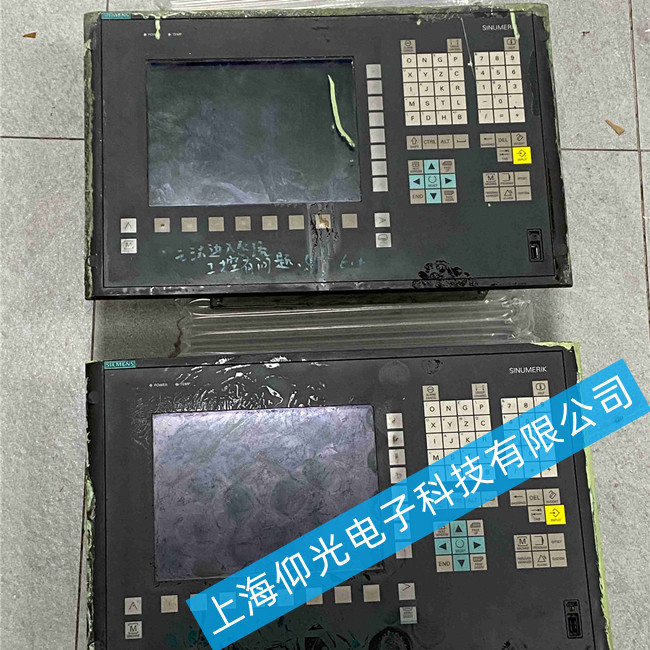

西門子系統顯示屏維修6FC5203-0AF00-0AA1暗屏故障維修方法
西門子系統屏（含數控操作面板 HMI 與觸摸屏）常見故障核心為供電不穩致黑屏/花屏、排線接觸不良致顯示錯亂、背光/液晶老化致無顯示或暗屏、系統數據/固件損壞致無法啟動。
核心故障現象與成因
黑屏/無顯示：24V 電源異常（占比最高）、背光模塊損壞（有圖像無光）、主板供電電路故障、BIOS 電池耗盡導致自檢卡死 。
花屏/亂碼/內容錯亂：電源紋波過大、LVDS 排線氧化松動、電磁干擾（變頻器鄰近布線）、顯示驅動芯片或顯存電容老化 。
閃屏/間歇性熄滅：供電端子虛接、濾波電容失效、排線微斷導致信號斷續、接地不良引發基準電位漂移 。
開機卡死/進不去系統：存儲介質（CF 卡/硬盤）壞道、系統文件損壞、外設沖突（USB/通訊模塊短路）、固件版本不兼容 。
觸摸失靈但顯示正常：觸摸面板物理?yè)p傷、觸摸控制器通訊中斷、驅動程序沖突或校準數據丟失 。
快速排查與處理邏輯
先測電源：萬用表帶載測量 DC 24V 是否穩定在 21.6V-26.4V，排查開關電源老化、端子氧化及共線壓降；單獨供電測試可快速鎖定電源問題 。
再查線路：重新插拔并清潔顯示排線金手指，檢查是否有彎折斷裂、針腳氧化；外接顯示器測試可區分屏體故障與主板/顯卡故障 。
后驗存儲與軟件：移除 SD/CF 卡測試啟動，檢查后備電池電壓；嘗試強制進入恢復模式重置參數或刷寫固件（需專用工具如 ProSave/TIA Portal）。
環境干擾排查：確認強弱電分離布線，加裝磁環/濾波器，檢查機柜散熱與接地系統（零地分離）。
關鍵注意事項
嚴禁帶電插拔：操作前必須斷電并等待電容放電（10-15 分鐘），防止擊穿精密芯片 。
數據備份優先：任何初始化或固件刷寫前，務必通過專用接口備份機床參數與加工程序 。
區分“假黑屏”：強光斜照屏幕若可見隱約圖像，多為背光高壓條或燈管故障，非主板損壞 。
原廠配件匹配：更換電源模塊、電池或存儲卡時需選用原廠規格，避免兼容性問題引發二次故障 。
專業維修支持
上海仰光電子等服務商可承接該型號的芯片級維修，無需更換整機，大幅降低維修成本。
