倫茨伺服驅動器維修常見故障：上電無反應、上電燈不亮、過流、短路、接地、過載、過壓、欠壓、炸模塊、過溫，缺相、電機抖動等、

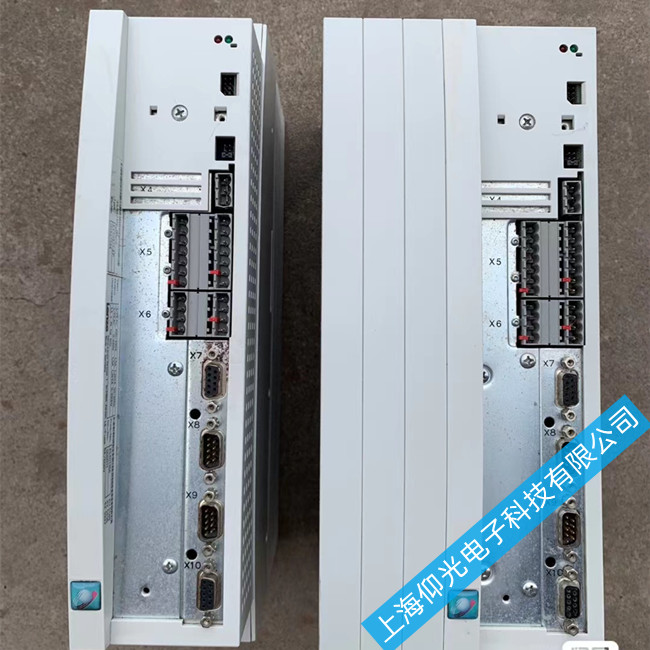

倫茨9323伺服驅動器維修實例
(2)主板上電源
其結構、原理與主電源一樣。該電源產生+24V×2、+20V、+15V、-15V、+8V×2供主板使用。
(3)上管驅動電源(工作電壓由主電源供給)
主要由兩塊IC；三極管：(bd135、bd136)；3個6.8Ω電阻；三個高頻變壓器組成。分別向IGBT的三個上管提供驅動電壓。
●維修實例4：EVS9323通電無顯示
產生該故障的原因：1、主回路損壞；2、開關電源損壞。
檢查為：2個充電熱敏電阻、三相整流橋(36mt160)燒壞，部分連接銅箔燒斷。對外殼有打火(拉弧)痕跡。開關電源、逆變電路正常。
應是主電路對地短路造成相關元件損壞。更換上述元件并重新連接好燒斷的銅箔。通電顯示正常。
●維修實例5：EVS9323通電無顯示
檢查主回路正常，開關電源IC(3844b)7腳為0V(正常時15V)，電阻R2開路。拆下IC(3844b)檢查，IC損壞。更換IC(3844b)、R2后通電顯示正常。
●維修實例6：EVS9323通電無顯示
檢查主電源各組電壓均正常。主板上開關電源無工作電壓(該電壓由主電源+24V供給)引致主板不工作。檢測+24V(電源板與主板之間)連線，地(負)線(在電源板夾層處)開路。用導線重新連接后正常使用。
●維修實例7：EVS9323通電無顯示，供電開關跳閘
檢查驅動電路、主電源電路多處燒黑，逆變模塊IGBT(bsm25gd120)燒壞。
參照相關電路，更換損壞元件(光耦：A3120，二極管：Z70、A4、A7，開關管:2sK1317, 10 Ω、100 Ω電阻，IC：3844b)后，電源和驅動電路恢復正常，換上逆變模塊IGBT(bsm25gd120)試機運行正常。
●維修實例8：EVS9323啟動顯示正常，無輸出
檢查逆變模塊ICbt(bsm10gd120)正常，上管驅動電壓為0V(正常停止?fàn)顟B(tài)下為-8V)。上管電源振蕩IC發燙。更換后上管電源驅動電壓恢復正常，輸出正常。
4、 倫茨變頻器主板方法
維修實例9：EVS9323面板顯示正常，無法啟動，主板+24端子無24V輸出。
檢測主板+24V和其它各組電壓正常。+24V電源經1個三極管(bcp527)穩壓后到端子輸出供端子指令使用。更換同型三極管后啟動運行正常。
●維修實例10：EVS9323經常報“OH11”(環境溫度過高)故障。
檢測現場使用環境正常(旁邊的同型機運行正常)應是環境溫度檢測回路異常引起。拆下通電未報警。將溫度檢測熱敏電阻拆下測電阻值為8K Ω(正常的常溫下約10K Ω)。該電阻變值引起誤報警，更換1個正常的熱敏電阻后恢復正常使用。
