深圳珠海ABB變頻器報警典型故障F0022如何處理

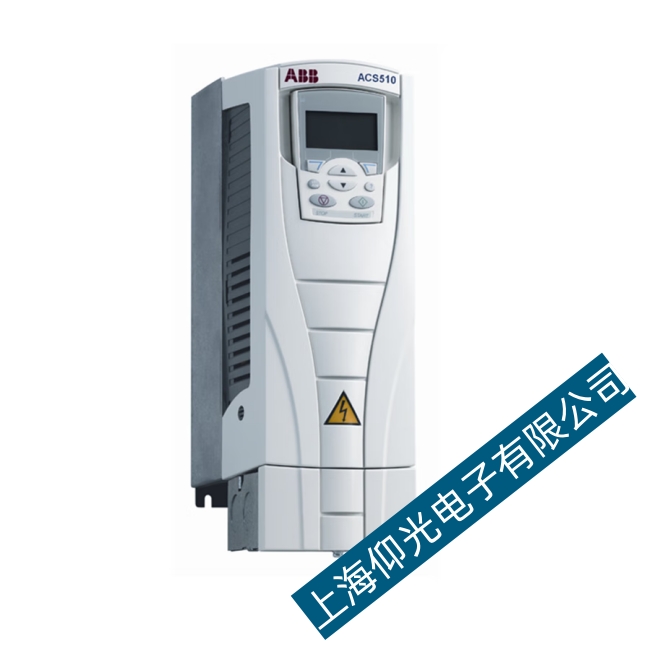

近日，維修一臺ABB ACS510 37KW變頻器，現場報故障F0022。查了說明書，說是電源缺相：DC回路的紋波電壓太高。檢查以下兩項： 1、主電源缺相； 2、 熔斷器熔斷。
客戶是加油站，從汽車中抽取汽油，然后加壓進入儲油罐。當電流小于35A時，變頻器可以正常運行到50Hz。單向閥一打開，電流上升到45A左右，主電路電壓開始降低（三相395伏，直流回路電壓從600伏下降到565伏左右，萬用表和變頻器檢測也是如此）。現場已更換在線接觸器，運行時在線測量三相進線電壓無異常，變頻器內部整流模塊及主回路15伏繼電器已更換。
分析：主回路電壓降確實比較大。變頻器主電路電容已用電容表測量。標稱385伏為560微法，實際測量為530微法。外觀無破損，重量一致。由于我目前不在現場，所以只有一臺5.5KW電機試驗機。主電容已拆除，主電路更換了兩個400V255UF電容�？蛰d試機顯示電壓下降不明顯（可能是容量不夠小）。電壓檢測電路與電路圖基本一致。 X4端子的11腳為2.45伏（母線電壓檢測使用，送入主板）。使用電壓調節器來改變輸入電壓。變頻器主電路電壓檢測準確，與萬用表實際測量一致。
由于現場有兩臺相同的ABB 37KW變頻器和電機，客戶使用一臺，備用一臺。他已將故障變頻器更換為正常逆變器，但故障依舊。還更換了正常的變頻器至故障一路，仍然正常。基本可以斷定，變頻器故障無疑。
