西門子驅動器F0022欠壓故障維修指南

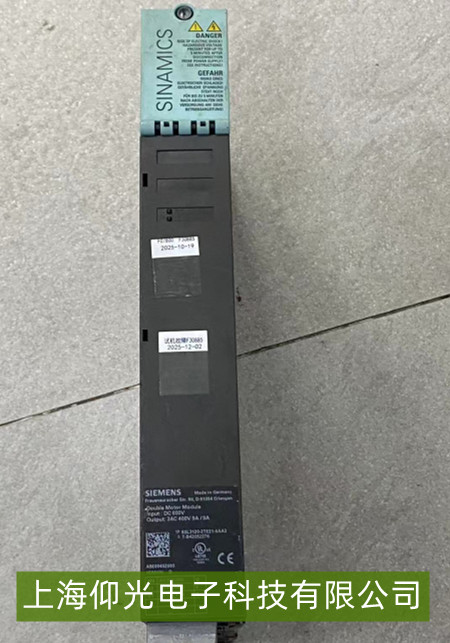

西門子驅動器（如SINAMICS V20/V60/G120等系列）報F0022故障代碼時，代表“直流母線欠壓”——驅動器內部直流母線電壓低于正常工作閾值（通常為額定電壓的70%-80%，如380V AC輸入對應直流母線約510V DC，欠壓閾值約350V DC）。此時驅動器會立即封鎖脈沖輸出，電機停機，可能伴隨報警蜂鳴或面板閃爍提示。
電源輸入問題：主電源（如380V AC三相電）電壓波動或瞬間跌落（如電網晃電、接觸器觸點氧化導致壓降），導致整流模塊輸出的直流母線電壓不足；電源線纜過細、過長或接觸不良（如端子松動），增大線路壓降。
直流母線支撐電容故障：驅動器內部的支撐電容（用于平滑直流電壓）老化、漏液或容量下降（長期運行后電解電容性能衰減），無法維持欠壓瞬間的電壓穩定。
負載異常：電機堵轉或啟動時沖擊電流過大（如負載卡死），導致直流母線能量快速消耗；制動電阻未正確連接（能耗制動模式下，制動單元無法釋放多余能量，母線電壓持續走低）。
三、維修步驟與技巧
電源輸入排查：
用萬用表測量驅動器輸入三相電壓（正常應為380V AC±10%），若電壓波動大（如低于340V），檢查電網穩定性或加裝穩壓器；
檢查電源線纜（如銅芯截面積需≥驅動器額定電流匹配值），確認端子無氧化（用砂紙清潔）、接觸器觸點無燒蝕（必要時更換）。
直流母線電壓檢測：
驅動器斷電后等待5分鐘（電容放電），通電瞬間用萬用表直流檔測量母線電壓（通常為P+/N-端子，正�？蛰d時接近額定直流值，如510V DC）。若啟動后母線電壓迅速跌落至350V DC以下，可能是負載過重或電容故障。
關鍵元件檢查：
支撐電容：觀察電容外觀（有無鼓包、漏液），若異常需更換同規格電容（需匹配耐壓值與容量）；
整流模塊：用萬用表二極管檔檢測橋堆單向?qū)ㄐ裕ㄕ驅�、反向截止），若損壞需更換整流單元；
預充電回路：檢查預充電電阻（阻值是否正常）和接觸器（是否正常吸合），確保預充電流程完整。
負載與制動電路排查：
檢查電機負載是否卡死（手動盤車確認靈活性），排除堵轉風險；
若為能耗制動模式，確認制動電阻連接正常（阻值與功率匹配手冊要求），制動單元無短路。
