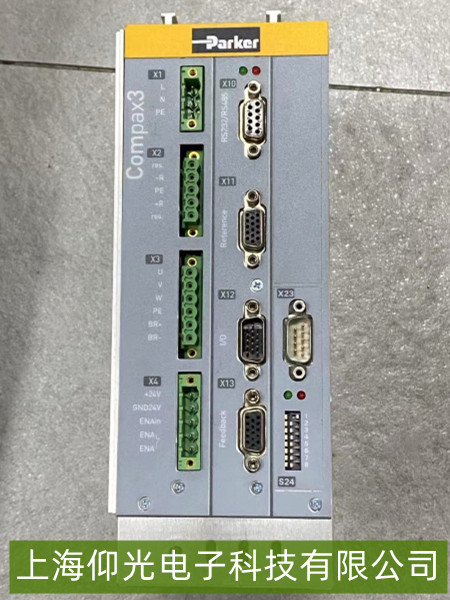

派克Compax3伺服驅動器的I/O接口有哪些功能？
派克（Parker）Compax3系列伺服驅動器是工業自動化領域常用的高性能驅動設備，其I/O（輸入/輸出）接口是連接外部設備（如PLC、傳感器、執行器）的核心通道，主要用于實現信號交互與控制功能。以下是其主要I/O接口及其功能的詳細說明：
數字輸入接口通常為多個（如8路或16路，具體因型號而異），用于接收外部設備的開關量信號（如24V DC高/低電平），主要功能包括：
基本控制信號：如“使能”（Enable）——激活驅動器使電機運行；“啟動”（Start）/“停止”（Stop）——控制電機啟停；“方向”（Direction）——設定電機正反轉（適用于單向控制需求）。
限位與保護：如“正限位”（Positive Limit）、“負限位”（Negative Limit）——通過接近開關或限位傳感器反饋，限制電機運動范圍，防止機械碰撞；“急停”（Emergency Stop）——緊急情況下快速切斷驅動器輸出，保障安全。
模式選擇：如“自動/手動”模式切換信號，用于不同工況下的控制邏輯切換。
二、數字輸出接口（DO）
數字輸出接口同樣為多個（如4路~8路），用于向外部設備輸出驅動器的狀態信號（通常為繼電器觸點或晶體管開路集電極輸出），常見功能包括：
狀態反饋：如“驅動器就緒”（Ready）——表示驅動器完成初始化且無故障，可接收控制指令；“運行中”（Running）——指示電機當前處于運轉狀態；“故障”（Fault）——輸出驅動器報警或故障信號（如過流、過壓），便于PLC或HMI捕獲異常。
動作完成信號：如“定位完成”（Positioning Done）——當電機到達目標位置后輸出信號，用于觸發后續工序；“制動釋放”（Brake Release）——指示抱閘已解除（適用于帶抱閘的伺服電機）。
三、模擬輸入接口（AI）
模擬輸入接口（通常為1路~2路，如0~10V或4~20mA信號）用于接收連續變化的模擬量信號，主要功能包括：
速度/轉矩控制：通過輸入0~10V電壓信號，直接設定電機的運行速度（如5V對應1000rpm）；或通過4~20mA信號調節輸出轉矩（如12mA對應50%額定轉矩），適用于需要精確過程控制的場景（如張力控制、速度跟隨）。
四、模擬輸出接口（AO）
模擬輸出接口（如1路，0~10V或4~20mA）用于向外部設備反饋驅動器的實時狀態參數，常見功能包括：
狀態監測：如輸出當前電機的實際速度（0~10V對應0~最大轉速）、輸出電流（4~20mA對應0~額定電流），便于上位機（如PLC）實時監控運行狀態。
五、通信接口（擴展I/O功能）
雖然不屬于傳統I/O，但Compax3通常集成Profibus、CANopen或EtherCAT等通信接口，可通過數字通信協議（如Modbus TCP）擴展大量I/O信號（如遠程輸入/輸出模塊），實現更復雜的分布式控制（如多軸同步、遠程參數配置）。
總結：Compax3的I/O接口覆蓋了從基礎啟�？刂频礁呒墵顟B(tài)反饋的全場景需求，用戶需根據實際應用（如定位精度、安全要求）配置接口功能，并通過驅動器參數設置。
