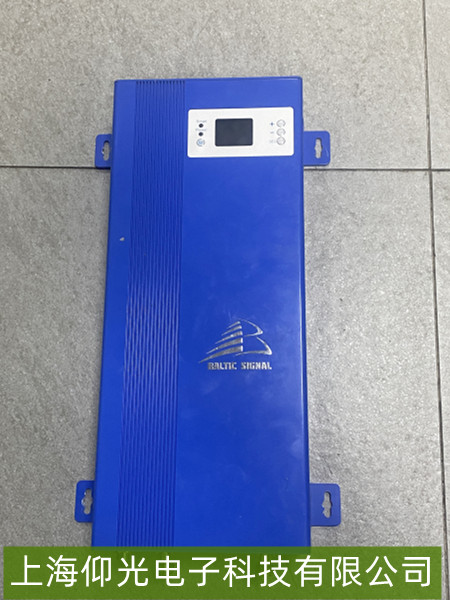

BALTIC SIGNAL逆變器開機報錯“E02”故障維修
當BALTIC SIGNAL逆變器開機報錯“E02”時，可按以下思路進行故障排查與維修。
一、故障原因分析
過流故障
逆變器輸出電流超過其額定值，可能是負載出現短路情況，比如負載內部線路短路，使得電流瞬間增大；也可能是電機等負載啟動時堵轉，啟動電流過大且無法正常啟動，觸發過流保護機制，導致報錯“E02”。
直流母線電壓過高或過低都可能引發該故障。輸入直流電源不穩定，電壓波動超出逆變器正常工作范圍，或者充電、放電電路出現故障，如充電電容損壞、放電電阻異常，導致直流母線電壓不能維持在穩定狀態，逆變器就會報錯。
逆變器內部的功率模塊、驅動電路、保護電路等出現故障也會導致此問題。例如功率模塊中的IGBT元件損壞，無法正常進行功率轉換；驅動電路故障使功率模塊不能正常驅動，或者保護電路誤動作，都可能引發“E02”報錯。
逆變器工作時會產生大量熱量，如果散熱風扇損壞、散熱通道堵塞，會使逆變器內部溫度過高。高溫會影響逆變器內部元件的性能，觸發過熱保護，進而顯示“E02”故障。
二、維修方法
檢查負載
查看負載是否存在短路、接地等故障，使用萬用表測量負載的電阻值判斷是否正常。對于啟動電流過大的負載，可考慮優化啟動方式，如增加軟啟動設備。若發現負載短路，及時修復或更換損壞的負載部件。
使用電壓表測量直流母線電壓，判斷其是否在逆變器規定的正常范圍內。若電壓異常，檢查輸入直流電源的穩定性，檢測充電電路和放電電路中的元件，如電容、電阻等，對損壞的元件進行更換。
打開逆變器外殼，檢查功率模塊、驅動電路、保護電路等是否有明顯的損壞跡象，如元件燒焦、鼓包等。使用專業的檢測設備對內部電路進行檢測，找出故障元件并進行更換。
檢查散熱風扇是否正常運轉，若風扇不轉或轉速異常，及時更換風扇。清理散熱通道，確保通風口無雜物堵塞，保證逆變器內部熱量能夠及時散發出去。
