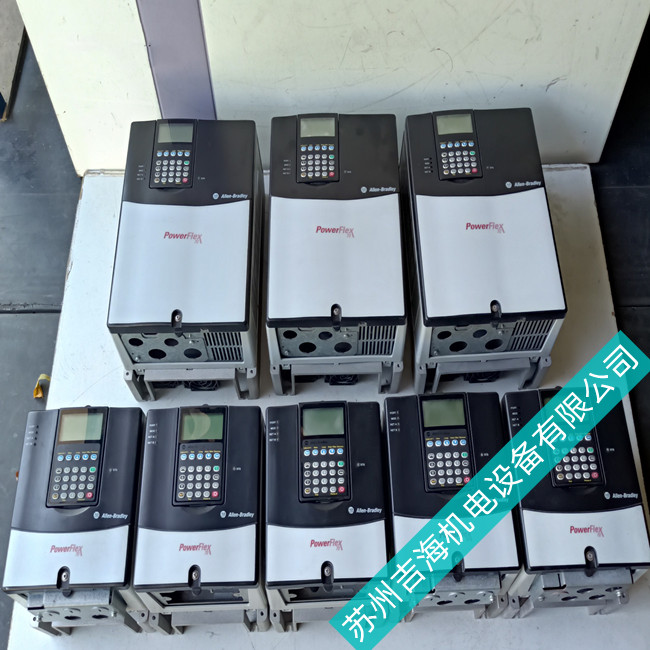

過壓故障是AB變頻器（如PowerFlex 40/525系列）常見保護故障，表現為面板報過壓代碼（如F002）、運行中跳閘，嚴重時會擊穿濾波電容、損壞功率模塊。該故障多源于電網波動、制動回路異常或參數失配，需按規范流程排查，快速解除故障以保障設備穩定運行。
一、核心故障原因核心原因分為三類，輸入側過壓最常見，包括電網電壓驟升、雷擊或浪涌沖擊，以及三相電壓不平衡超出額定范圍。制動回路故障是關鍵誘因，制動電阻燒毀、制動單元失效，會導致電機減速時產生的再生電能無法消耗，反向注入直流母線引發過壓。
此外，參數設置不當（加減速時間過短、制動參數未匹配負載）會加劇再生過壓；內部硬件故障（濾波電容老化、電壓檢測電路異常）會誤報或觸發真實過壓；變頻器長期處于高頻制動工況，也會因能量堆積誘發故障。
二、AB變頻器維修分步排查流程（安全優先）
第一步，安全預處理。斷開變頻器電源，等待內部電容完全放電（至少15分鐘），佩戴防靜電手環；記錄面板過壓故障碼，對照AB變頻器手冊初步預判故障方向，排除誤報可能。
第二步，外部與制動回路排查。用萬用表測量電網輸入電壓，確認是否超出變頻器額定范圍，有無浪涌痕跡；檢查制動電阻外觀（有無燒毀、開裂），測量電阻值是否符合標準，制動單元接線是否松動、氧化，排除回路斷路故障。
第三步，空載與參數排查。將變頻器設為空載模式啟動，若仍報過壓，大概率是內部硬件故障；若空載正常，則為負載或參數問題。進入?yún)?shù)界面，檢查加減速時間、制動強度、再生過壓抑制參數，優化調整后測試，必要時恢復出廠參數重配。
第四步，內部硬件檢測。打開機箱，觀察濾波電容有無鼓包、漏液；用萬用表檢測電容容量，用示波器測量直流母線電壓及檢測電路輸出信號，排查電容老化、電壓檢測模塊故障。
三、AB變頻器維修針對性解決方案
外部與制動回路故障：電網波動問題加裝輸入電抗器、浪涌保護器，抑制電壓沖擊；更換燒毀的制動電阻，緊固制動單元接線，修復或替換失效的制動單元，確保再生電能正常消耗。
參數與硬件故障：延長加減速時間，調低制動強度，開啟再生過壓抑制功能；老化的濾波電容需更換同規格配件，電壓檢測電路故障則修復或替換對應模塊，更換后校準電壓檢測精度。
故障解決后，空載試運行檢測直流母線電壓穩定性，帶載測試制動工況下的運行狀態，確認無過壓報警。日常需定期檢測電網電壓、清潔機箱，檢查制動電阻與電容狀態，優化參數適配負載，延長設備壽命。
