力科示波器維修HDO9404按鍵失靈故障維修
力科示波器維修故障現象與初步判斷

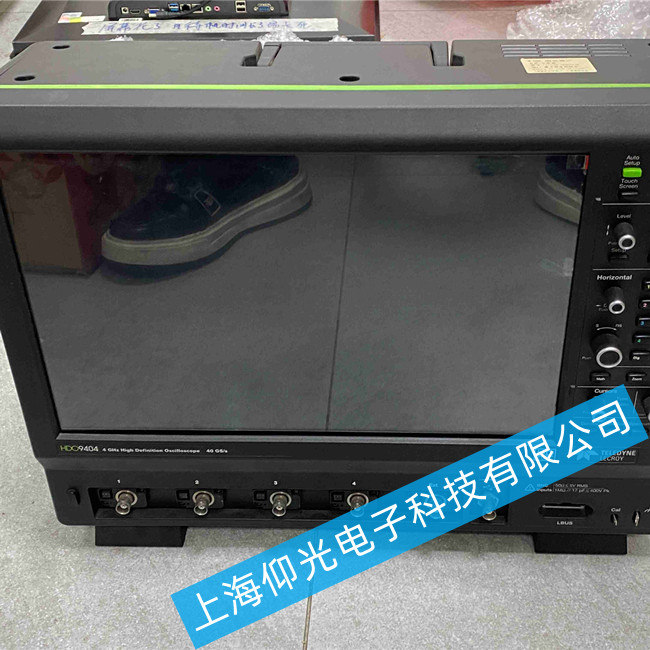

力科HDO9404示波器作為高性能數字示波器，其前面板按鍵是日常操作的核心交互部件。當出現按鍵失靈故障時，通常表現為：?jiǎn)蝹�(gè)或多個按鍵按壓無反應、按鍵響應延遲、按鍵串鍵（按A鍵觸發B功能）或所有按鍵完全失效。針對HDO9404機型的按鍵失靈問題，維修前需明確故障范圍——是單個按鍵問題還是整排/全部按鍵異常，這直接影響后續的故障定位方向。
初步排查步驟（用戶可自行操作）：
強制重啟設備：長按電源鍵10秒關機，斷開電源線等待1分鐘后重新開機，觀察按鍵是否恢復
清潔按鍵表面：斷電狀態下，用無水酒精棉簽擦拭失靈按鍵周?chē)コ砻嫖蹪n
檢查固件版本：進入U(xiǎn)tility→System→Firmware Update查看是否為最新版本（舊版本可能存在軟件兼容性問題）
連接外設測試：通過USB接口連接外接鍵盤，若外接鍵盤可正常操作，則排除主板核心故障
若以上操作無效，則需進入硬件層面的深度維修。
力科示波器維修故障原因深度分析
1.機械結構故障（占比約60%）
HDO9404采用薄膜按鍵或輕觸開關結構，長期高頻次按壓會導致：
導電橡膠老化：按鍵下方的導電橡膠墊片彈性減弱、發硬，導致接觸不良
觸點氧化：按鍵觸點或PCB焊盤氧化形成絕緣層，信號無法導通
異物卡滯：灰塵、油污進入按鍵縫隙，阻礙按鍵正常行程
物理磨損：按鍵微動開關內部彈片疲勞，失去彈性
2 電路連接問題（占比約30%）
排線故障：按鍵板與主板連接的柔性排線（FPC）松動、氧化或斷裂
矩陣電路異常：HDO9404采用矩陣掃描方式，行列掃描線中的上拉電阻（10kΩ）、三極管（如S8050）損壞會導致整排按鍵失靈
接口氧化：連接器引腳氧化導致接觸電阻增大
PCB線路斷裂：按鍵板PCB走線因應力或腐蝕出現斷路
