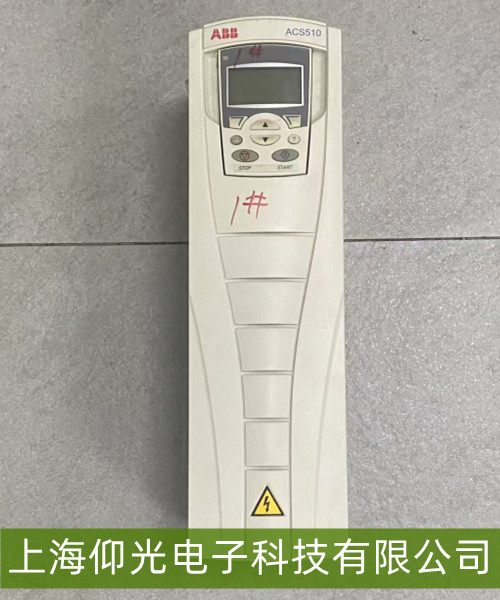

ABB ACS550變頻器出現F0013接地故障時，需系統排查以下環節：
故障原因分析
電機與電纜問題：電機絕緣老化、繞組燒毀或電纜破損、接地不良是主因。例如，電機長期過載導致絕緣材料碳化，或電纜彎曲處絕緣層磨損引發接地。
變頻器內部故障：IGBT模塊擊穿、直流母線電容鼓包、驅動電路損壞或控制板故障。如功率模塊因散熱不良過熱損壞，或霍爾傳感器漂移誤報故障。
外部因素：電源波動、潮濕環境導致絕緣下降，接地電阻＞4Ω，或接線錯誤引發地線干擾。
斷電安全操作：斷開電源并放電，確認直流母線電壓＜36V后操作。
電機與電纜檢測：用兆歐表測電機絕緣電阻（≥500MΩ），檢查電纜接頭是否松動、破損。若空載時仍報故障，需更換功率模塊。
內部元件檢查：萬用表二極管檔測IGBT模塊（U/V/W對P/N端）正反向阻值，異常則更換。同時檢查整流橋、電容狀態，鼓包電容需同規格替換。
參數與接地系統：調整加速時間（參數2202）、過載保護閾值（參數2003），確保接地電阻≤4Ω，接地點獨立且無干擾。
軟件診斷：通過DriveComposer讀取歷史故障記錄，分析電流、電壓曲線異常點。
ABB變頻器維護建議
定期清潔散熱片，每3個月用壓縮空氣除塵；每6個月檢查接線端子緊固度及電容狀態；環境溫度需≤40℃，濕度≤90%，無腐蝕性氣體。復雜故障建議聯系專業維修團隊，避免二次損壞。
通過系統排查與規范操作，可高效解決F0013接地故障，保障設備穩定運行。
