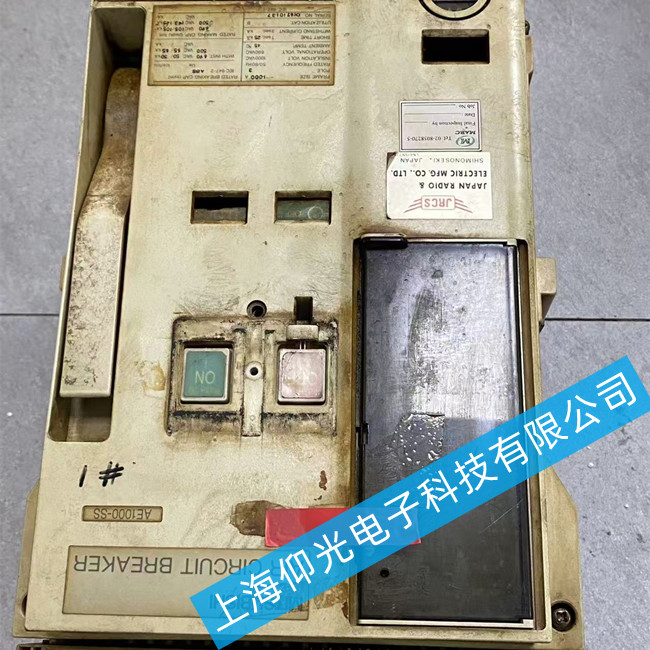

三菱斷路器維修AE1000-SS跳閘故障診斷與維修方法
一、故障現象與初步判斷
在著手維修前，首先需通過觀察和簡單測試判斷故障性質：
非事故跳閘（誤跳）：斷路器在無負載或輕載情況下跳閘，且跳閘時無短路電流沖擊（如儀表無劇烈擺動、照明燈未突然變暗）。這通常指向斷路器自身故障或控制回路異常。
事故跳閘：跳閘伴隨明顯的電流沖擊、異響或燒焦氣味。這通常指向線路過載、短路或設備絕緣損壞。
拒合/拒分：斷路器無法合閘（手柄推不上）或無法分閘（按OFF鍵無效）。這通常指向機械卡滯、儲能機構故障或脫扣線圈損壞。
二、跳閘故障的五大核心原因及維修方法
1. 過載跳閘
原因：下游負載總電流超過AE1000-SS的額定電流（1000A），導致熱脫扣器動作。
維修方法：
測量電流：使用鉗形電流表測量三相電流，確認是否超限。
減載：關閉部分非必要大功率設備，減少總負載。
檢查整定值：檢查電子脫扣器（如有）的長延時、短延時整定值是否設置過小，若設置不當需重新調整。
檢查熱記憶：若電網故障已排除但斷路器仍拒合，可能是熱記憶未清除。需按照說明書操作，清除故障記憶后復位。
2. 短路或接地故障
原因：線路絕緣破損導致火線對零線或火線對地短路，產生巨大電流觸發瞬時脫扣。
維修方法：
分段排查：斷開所有分支線路，嘗試合閘。若主開關能合上，則逐一送電分支線路，當送到某一路時跳閘，即為故障線路。
絕緣測試：使用兆歐表（搖表）測量故障線路的絕緣電阻，查找絕緣破損點。
檢查觸頭：若短路電流過大，可能導致AE1000-SS內部觸頭燒蝕或滅弧室損壞，需開蓋檢查并更換損壞部件。
3. 機械機構故障
原因：長期高溫運行或缺乏保養導致機構卡澀、彈簧錯位、連桿脫落或銷子磨損。
維修方法：
手動測試：嘗試手動儲能和合閘，感受是否有明顯阻力或異響。
開蓋檢查：斷開電源后，打開斷路器外殼，檢查傳動機構各部件有無脫落、變形或潤滑不良。重點檢查合閘鐵芯是否卡澀、分閘連桿是否復歸到位。
更換部件：若發現彈簧疲勞、連桿斷裂或軸銷磨損超過0.3mm，需更換相應配件。
4. 電氣控制回路故障
原因：欠壓脫扣器（UVT）或分勵脫扣器（SHT）線圈燒毀、輔助開關觸點接觸不良、二次接線松動。
維修方法：
欠壓脫扣器（UVT）：若斷路器在無故障時莫名跳閘，多為UVT故障�？捎萌f(wàn)用表測量線圈阻值，若開路或阻值異常，需更換UVT模塊。若為助吸式UVT，還需檢查鐵芯撞針長度是否合適。
分勵脫扣器（SHT）：若按下OFF鍵無效，檢查SHT線圈是否燒毀或控制回路是否斷線。
輔助開關：檢查輔助開關觸點是否燒蝕或接觸不良，導致合閘信號無法保持。
5. 智能控制器/電子脫扣器故障
原因：控制器因電壓過高（如夜間電壓升至420V以上）燒毀，或內部采樣電路受干擾誤動作。
維修方法：
觀察指示燈：查看控制器面板指示燈狀態，根據說明書判斷故障代碼。
測量電壓：檢查控制器供電電壓是否在允許范圍內（通常為AC 400V±10%）。
更換模塊：若控制器顯示異常或無顯示，且外圍電路正常，通常需更換整塊電子脫扣器模塊。
