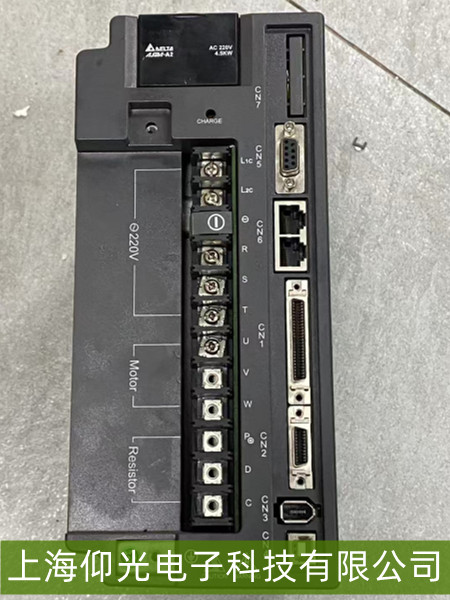

臺達B2RL011伺服驅動器常見故障代碼AL011（位置檢出器異常），需系統排查維修。
故障診斷流程：
代碼解析：AL011通常由編碼器接線錯誤、松脫或損壞引發。需檢查CN2接口與電機編碼器的連接是否牢固，線纜是否破損，屏蔽層是否單端接地。
電源檢查：使用萬用表測量輸入電壓（如380V±10%），確認三相平衡無缺相。電源模塊故障時需更換同規格電容或IGBT模塊，避免電壓波動導致過壓/欠壓報警。
機械排查：手動盤車檢測電機軸是否卡阻，測量繞組阻值與絕緣電阻，排除電機本體故障。編碼器安裝需確保軸向間隙0.1-0.2mm，避免軸承磨損引發碼盤損傷。
信號檢測：示波器觀察A/B/Z相波形，確認幅值穩定且無畸變。長距離傳輸需采用屏蔽雙絞線并匹配120Ω終端電阻，防止電磁干擾。
維修注意事項：
斷電操作前等待10分鐘確保電容放電，佩戴防靜電手環。
更換元件時使用原裝配件，如ECMA系列專用編碼器，避免參數不匹配。
維修后需恢復出廠設置，重新配置電機型號、控制模式及限位參數，進行空載/帶載測試至少30分鐘。
定期清理散熱孔灰塵，環境溫度控制在60℃以下，高溫場景加裝散熱風扇。
如遇復雜故障，可聯系專業臺達伺服驅動器維修機構-上海仰光電子，避免盲目拆卸導致二次損壞。本指南結合官方手冊與實操經驗，助力高效解決B2RL011維修難題。
