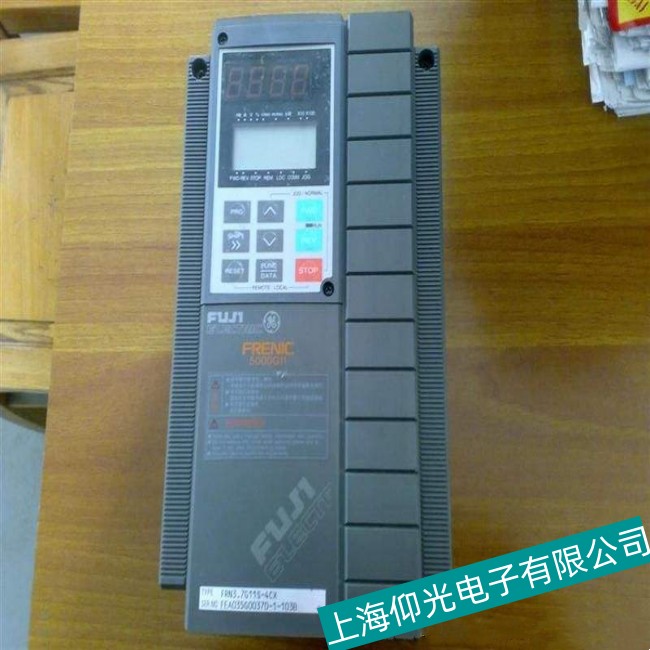

富士G11變頻器過熱報警OH:常見原因及高效維修方法
富士G11變頻器常見故障原因:
散熱系統問題,冷卻風扇故障:三線制直流24V風扇損壞、電源短路或額定電流超標(如200kW以下變頻器僅允許1只額定電流≥0.4A的風扇)。
散熱通道阻塞:散熱片積灰、異物堵塞或通風空間不足(如電柜無散熱風扇、環境溫度>50℃)。風扇反饋異常:風扇不轉但反饋信號錯誤,觸發聯鎖保護。
溫度檢測與控制電路問題
傳感器/電路故障:電子熱計(模擬/開關信號)損壞、主板/驅動板檢測電路失效(如電容老化、保險管熔斷)。
參數設置沖突:加速/減速時間過短、轉矩提升過高或制動電阻參數不匹配。
負載與環境因素
負載過載:電機慣量大、頻繁啟;蜇載突變導致散熱需求激增。
外部設備問題:制動電阻選型錯誤(功率/阻值不符)、熱繼電器誤動作或電源側過電壓(如雷電沖擊、補償電容合閘)。
富士G11變頻器過熱報警OH維修方法
散熱系統維護
風扇更換與調試:按功率等級選用合規風扇(如30-400kW機型通過參數U59屏蔽聯鎖),清理風扇積塵并測試轉速反饋信號。
散熱通道清理:定期清理散熱片、進出風口,確?諝饬魍;改善安裝環境(如增加散熱風扇、水冷裝置)。
電路檢測與修復
溫度傳感器校驗:測量電子熱計阻值,對比標稱值;檢查主板CN18插件是否松動。
主板/驅動板維修:更換損壞電容、保險管(如FUS2 600V/2A),修復驅動板電流檢測回路或更換主板。
參數與負載優化
參數調整:延長加速/減速時間(F07/F08)、降低轉矩提升量,設置制動電阻功率匹配負載需求。
負載管理:減少頻繁啟停,檢查電機電纜絕緣及接線端子(避免短路/接地),校準外部熱繼電器信號。
電源與外部設備檢查
電源側防護:安裝浪涌吸收裝置或串聯電抗器,抑制電源側過電壓。
制動電阻驗證:測量實際阻值,確保與標稱值一致;檢查制動單元控制信號(如觸發邏輯、散熱條件)。
總結:富士G11變頻器OH故障多由散熱系統失效、溫度檢測電路異常或負載參數設置不當引發。通過系統檢查散熱通道、電路元件及參數配置,結合負載特性優化,可高效解決此類故障,保障設備穩定運行。
