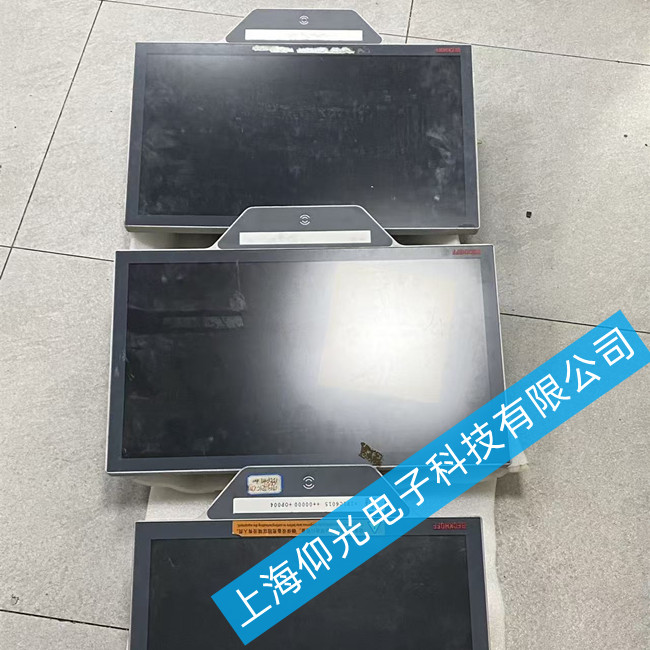

倍福防爆觸摸屏維修CP3224-2003-0020黑屏故障維修方法
一、 故障快速診斷流程
面對黑屏，建議按以下順序排查，以縮小故障范圍：
觀察指示燈：上電后觀察設備狀態燈（如有）。若指示燈完全不亮，重點查電源；若指示燈亮但屏黑，重點查背光或系統。
手電筒測試：用強光手電筒斜射屏幕。若能看到隱約的圖像（俗稱“暗顯”），則說明主板和液晶屏工作正常，故障為背光損壞或高壓板故障；若完全無圖像，則可能是主板或核心供電問題。
聽聲辨位：上電瞬間仔細聽設備內部是否有異響（如電容嘯叫）或風扇是否轉動，輔助判斷電源模塊狀態。
二、 外部可操作排查（無需開蓋）
1. 電源與接地檢查
電壓測量：使用萬用表測量供電端子電壓。CP3224 通常為 24V DC 工業電源，需確保電壓在 20-28V 范圍內且紋波穩定。電壓過低或過高均會導致保護性黑屏。
電源適配器：若使用外置電源，需測試其空載輸出電壓是否正常。
接地檢查：防爆設備對接地要求極高。檢查功能地（FE）是否可靠連接，接地不良會導致屏幕閃爍或黑屏。
2. 信號與連接
線纜重插：斷電后重新插拔所有通信線（如 Ethernet、DVI/USB），排除因振動導致的接觸不良。
外圍設備隔離：嘗試斷開與 PLC、變頻器等所有外部設備的連接，僅保留電源，排除外部設備短路或信號沖突導致的故障。
3. 軟件與系統復位
冷重啟：完全斷電 5-10 分鐘，釋放殘余電荷，再重新上電。這是解決系統死鎖的最有效方法。
固件恢復：如果設備能啟動但無法進入界面，可通過 TwinCAT 或 U 盤嘗試恢復出廠設置或更新固件（需提前備份項目文件）。
倍福防爆觸摸屏維修常見故障：液晶屏老化亮度不夠提高亮度、上電花屏、白屏、黑屏、藍屏，不正常開機、不能觸摸、觸摸不準，按觸摸屏無反應或反應慢、內容錯亂、進不了系統界面、無背光、背光暗、有背光無字符、不能通信、按鍵無反應或損壞，電源板、高壓板故障，液晶屏、主板壞等等。
