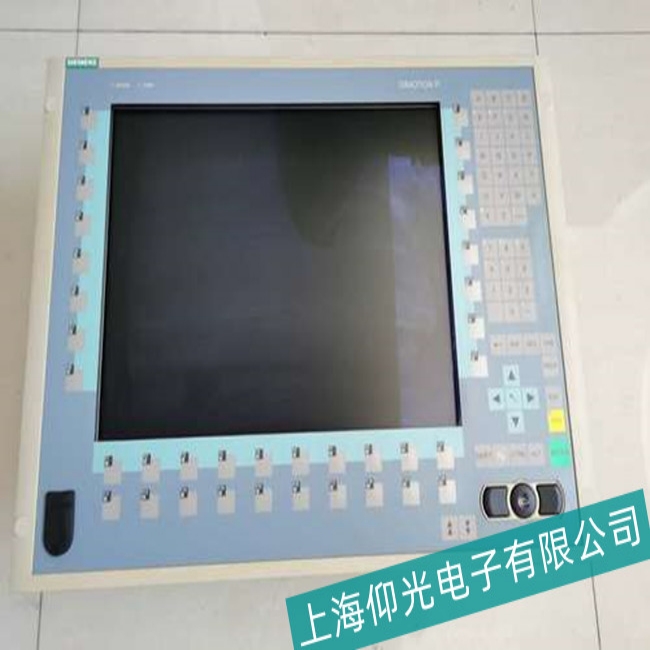

西門子 SIMATIC Panel PC 維修指
西門子 SIMATIC 系列工業平板 / 操作面板（典型型號如 PC 670/870 或 MP 系列），常用于自動化產線、機床控制等場景。
🔍 常見故障與排查方向
表格
| 故障類型 | 典型表現 | 可能原因 | 處理建議 |
|---|---|---|---|
| 黑屏 / 無顯示 | 通電后屏幕無背光、無畫面 | 電源模塊故障、背光板損壞、主板供電異常、液晶屏損壞 |
1. 檢查 24V 供電是否正常
|
| 觸摸失效 / 偏移 | 點擊無響應、觸摸位置偏差 | 觸摸玻璃碎裂、驅動丟失、控制器故障 |
1. 清潔觸摸表面，排除異物干擾
|
| 系統無法啟動 / 藍屏 | 開機卡在啟動界面、系統報錯 | 硬盤損壞、系統文件丟失、主板故障 |
1. 備份數據后嘗試系統恢復
|
| 按鍵 / 接口故障 | 按鍵失靈、網口 / 串口無法通信 | 按鍵板排線松動、接口芯片燒毀 |
1. 重新插拔排線，清潔接口
|
| 通訊中斷 | 無法連接 PLC / 上位機 | 網口故障、IP 配置錯誤、通訊板損壞 |
1. 檢查網線與交換機端口
|
🛠️ 標準化維修流程
-
安全隔離
- 切斷 24V 直流供電，避免帶電操作導致二次損壞。
- 做好防靜電措施（佩戴靜電手環），防止靜電擊穿主板芯片。
-
外觀與硬件檢測
- 檢查屏幕是否碎裂、接口是否氧化、風扇是否積塵。
- 通電測試電源指示燈、風扇運轉情況，初步判斷電源模塊狀態。
-
拆解與部件維修
- 屏幕類故障：更換同型號液晶屏 / 背光板，注意排線方向。
- 主板類故障：檢測電源管理芯片、電容是否鼓包，必要時更換主板。
- 系統類故障：使用西門子原廠恢復介質重裝系統，恢復出廠配置。
-
功能測試與校準
- 測試觸摸、按鍵、通訊接口功能。
- 校準屏幕觸摸精度，驗證與 PLC / 設備的通訊穩定性。
⚠️ 重要提醒
- 西門子工業面板內部結構精密，不建議非專業人員拆機，易導致排線斷裂、芯片燒毀。
- 若設備已過保，優先選擇有工業自動化維修經驗的公司，避免數據丟失或二次損壞。
-
上海仰光電子提供各品牌觸摸屏常見故障：黑屏、暗屏、藍屏、花屏、白屏、液晶屏損壞、主板燒壞、安平、亂碼、死機、上電燒保險，不能正常開機、進入不了系統、內容錯亂，觸摸無反應、觸摸反應慢、觸摸不良， 觸摸死機、觸摸偏差，觸摸失靈等維修。
