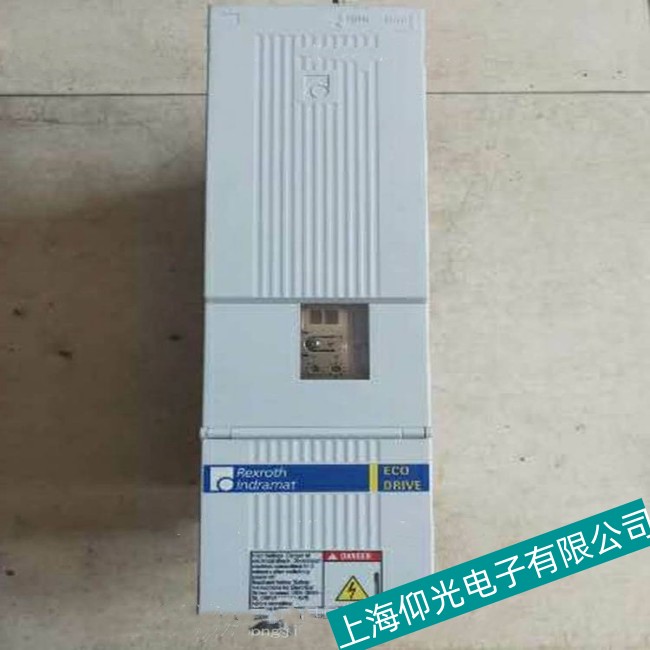

力士樂變頻器顯示屏出現 “SC” 故障代碼，是 “Short Circuit”（短路）的縮寫，屬于嚴重的保護機制。當變頻器檢測到輸出側（U、V、W 端子）出現異常低電阻通路時，會立即封鎖 IGBT 輸出，防止內部功率器件燒毀。本文將從故障點、誘因及維修流程三方面，系統解析該故障的排查與修復方法。
一、核心故障點定位
SC 故障根源分為外部回路故障和變頻器內部故障兩大類：
外部故障點：電機電纜破損導致相線之間或?qū)Φ囟搪罚浑姍C內部繞組絕緣老化或損壞，造成匝間、相間或?qū)Φ囟搪罚浑姍C拖動負載嚴重卡滯或堵轉，導致電流急劇增大。
內部故障點：IGBT 功率模塊因過壓、過流、過熱或老化發生擊穿短路；驅動電路故障（如驅動光耦、電阻、電容損壞）導致驅動信號異常；控制板上的電流檢測電路或相關芯片故障，導致誤報 SC。
二、故障原因分析
SC 故障多由電氣應力、參數設置、元件老化三方面因素疊加導致：
電氣應力與環境因素：電網電壓瞬間過高或過低；變頻器散熱不良（風扇損壞、風道堵塞）導致 IGBT 過熱；周圍強電磁干擾引發控制信號紊亂；接地不良導致漏電流過大。
參數設置與操作不當：加速時間過短導致啟動電流沖擊過大；變頻器中設置的電機參數與實際電機不符；采用矢量控制模式時未對電機進行正確的參數自學習。
元器件老化與質量問題：IGBT 模塊、驅動電路電解電容、光耦等元件壽命終結，性能下降。
三、力士樂變頻器分步維修流程
維修 SC 故障需遵循 “先外后內，先靜態后動態” 原則，精準排查修復：
安全斷電與初步檢查：立即切斷電源，等待至少 5 分鐘讓電容充分放電。檢查變頻器外部有無燒焦氣味，電纜連接是否牢固。
外部回路排查：拆除變頻器輸出側到電機的電纜，使用兆歐表測量電機三相繞組之間及各相對地的絕緣電阻（正常應大于 5 兆歐），檢查電纜有無破損、短路。
變頻器靜態測試：在斷電放電狀態下，用萬用表二極管檔測量 U、V、W 對 P（正極）和 N（負極）的正向壓降，正常時三相數值應基本一致。若某相為 0 或差異巨大，說明 IGBT 模塊已擊穿。
參數檢查與調整：給變頻器送上控制電源，查看故障歷史記錄，核對加速時間、電機參數、控制模式等設置是否正確。嘗試適當增大加速時間，進行空載試運行。
內部電路板級維修：若確認 IGBT 模塊損壞，需更換同型號正品模塊，并仔細檢查對應的驅動板，更換損壞的驅動光耦、電阻等元件。
上電測試：維修完成后，先進行空載測試，確認無報警后，連接無故障電機進行低速試運行，逐步加速至工作頻率，確認故障徹底排除。
結語
力士樂變頻器SC報警本質是輸出側短路或過流保護，維修核心在于排查外部電機電纜、電機本體、內部 IGBT 模塊、驅動電路四大環節。通過系統化的排查流程，可快速定位故障，恢復設備可靠運行。
