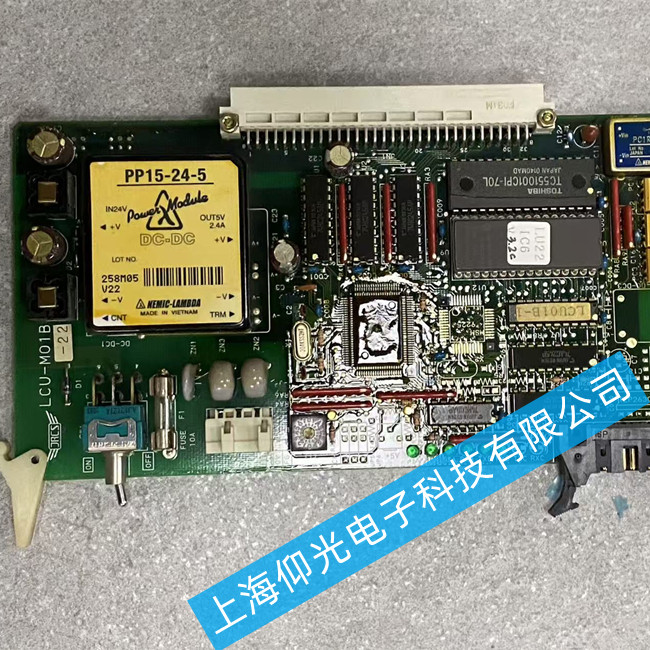

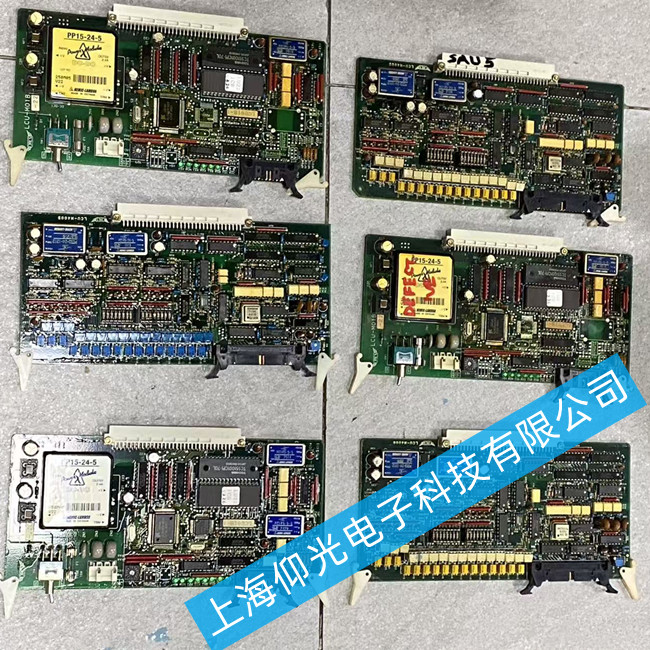

JRCS電路板維修LCU-M01B-22無輸出故障維修方法
RCS電路板LCU-M01B-22無輸出故障的維修需從電源、信號通路和核心元件三方面系統排查，重點檢查供電輸入、保險絲狀態及驅動輸出級電路。
一、常見故障原因與對應處理方法
電源輸入異常
表現：電路板完全無響應，指示燈不亮。
檢查點：
使用萬用表測量輸入端是否有正常電壓（如DC 24V）；
檢查接線端子是否松動或氧化；
確認前級電源模塊輸出穩定。
處理：緊固接線，更換老化電源線或調整供電源。
保險絲熔斷或保護電路動作
表現：板載電源模塊無輸出，但輸入電壓正常。
檢查點：
目測保險絲是否發黑、斷裂；
檢查是否有鼓包電容或燒焦痕跡；
查看保護電路（如過流、過壓）是否誤觸發。
處理：更換同規格保險絲，修復或替換損壞的濾波電容。
驅動輸出級元件損壞
表現：控制信號正常，但無驅動輸出，導致執行機構不動作。
檢查點：
測量輸出端MOS管或IGBT的導通性；
檢查光耦隔離電路是否正常傳遞信號；
使用示波器檢測PWM信號是否到達驅動芯片。
處理：更換損壞的功率器件，并確保散熱良好。
控制信號中斷或程序異常
表現：板子上電有顯示，但無法發出控制指令。
檢查點：
確認MCU或PLC通信是否正常；
檢查固件是否丟失或跑飛；
查看是否有報警代碼提示內部故障。
處理：重新燒錄程序或更換控制芯片。
