一、故障點定位

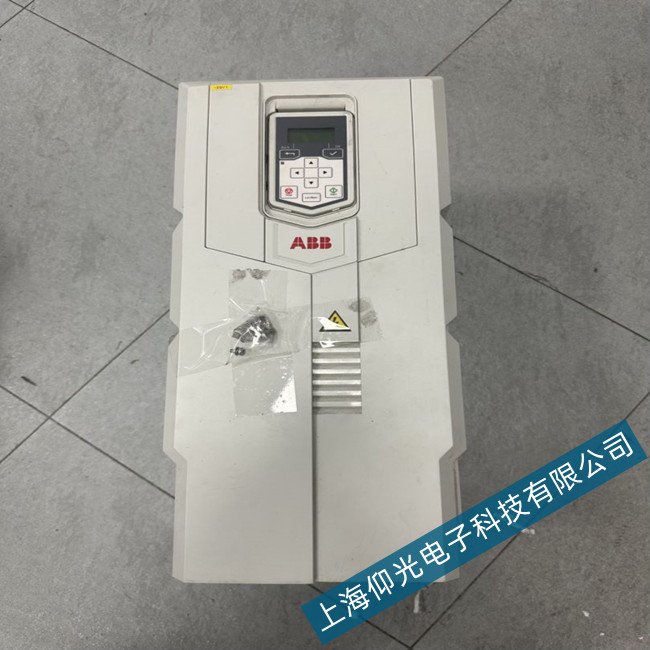

ABB變頻器A491故障，定義為外部溫度 1 超溫警告，核心是變頻器檢測到外接測溫點（多為電機）溫度超限，觸發保護預警。核心故障點集中三處：
測溫對象過熱：電機或負載設備實際溫度超標，散熱系統失效。
溫度傳感回路異常：傳感器（PT100/PT1000）損壞、接線松動 / 短路、線路老化。
參數配置錯誤：溫度監測參數組 35 設置不當，限值不合理或傳感器類型不匹配。
二、故障原因分析
A491 故障本質是實測溫度＞設定警告閾值，由設備、傳感、參數三類問題疊加導致。
設備散熱不良：電機長期高負載運行、環境溫度過高，或散熱風機卡滯、風道堵塞、油污堆積，熱量無法散出，溫度持續飆升。
傳感回路故障：傳感器長期高溫老化、探頭氧化失效；現場震動導致接線端子松動、線纜破損短路；信號線路受電磁干擾，傳輸數據失真。
參數設置失誤：溫度警告限值（35.13）設定過低，與傳感器類型（35.11）不匹配；測量溫度 1（35.02）源配置錯誤，誤觸發超溫報警。
三、維修處理角度
維修遵循 “先外后內、先實測后參數、先排查后更換” 原則，高效解決故障：
核查設備實際溫度：停機后用紅外測溫儀檢測電機定子、軸承溫度，判斷是否真超溫；清理電機散熱翅片油污、粉塵，檢查散熱風機運轉狀態，更換損壞風機，疏通風道，改善散熱條件；若負載過載，調整運行參數，降低負載率。
檢修溫度傳感回路：斷電后檢查傳感器接線，緊固端子，修復破損線纜；用萬用表測量傳感器電阻，PT100 常溫約 100Ω，異常則更換同規格傳感器；遠離變頻器、電機等強電磁源，信號線單獨穿管屏蔽，減少干擾。
校準溫度監測參數：上電后通過操作面板進入?yún)?shù)組 35，核對傳感器類型（35.11）與實際一致；合理設定溫度警告限值（35.13），通常電機為 120℃-150℃；確認測量溫度 1（35.02）監測源正確，避免誤報。
空載與帶載驗證：參數修正后空載上電，監控溫度檢測值是否正常；無報警后帶載試運行，持續監測溫度數據，確認故障徹底排除，運行穩定。
結語
ABB變頻器A491故障核心是外部測溫點超溫或傳感監測異常，維修關鍵在于排查設備散熱、修復傳感回路、校準監測參數。日常運維需定期清理散熱部件、檢查傳感器接線、核對參數設置，避免超溫運行，保障變頻器與電機穩定可靠運行。
