一、故障點定位

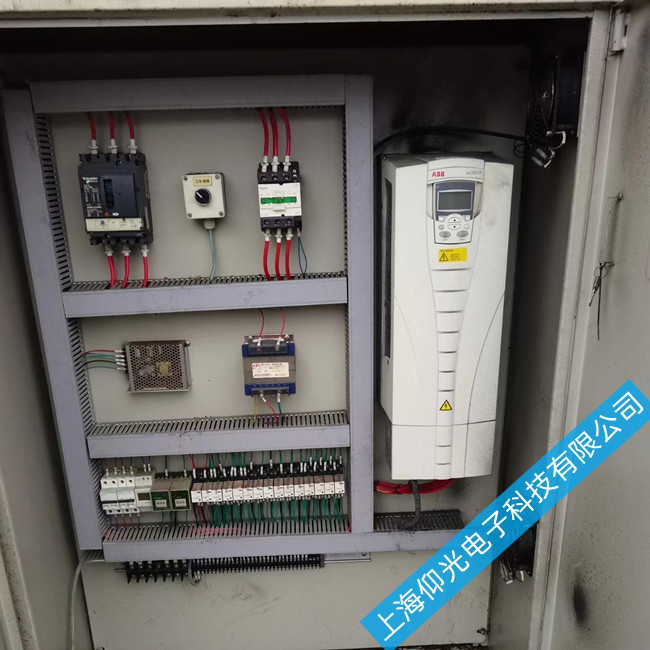

ABBACS510變頻器顯示26故障代碼，代表冷卻風扇故障，設備檢測到散熱風機異常后觸發保護提示，嚴重時限制輸出功率、強制降載運行。故障多發于長時間運轉、高溫工況下，停機冷卻后可暫時復位，再次運行很快重復報警。故障點主要分為三處：散熱風機本體、風機供電線路、主板風扇檢測回路。
二、故障原因分析
該故障本質是變頻器主控未采集到風扇正常轉速信號，判定散熱系統失效，為防止內部元件過熱損壞隨即報警防護。
風扇機械損耗是最常見誘因。風機軸承長期高速旋轉出現磨損缺油，運轉卡頓、轉速大幅下降；扇葉積攢粉塵油污，負重增大轉動不暢；異物卡入風葉縫隙，直接造成風扇停轉，散熱功能徹底失效。
供電線路接觸異常極易引發故障。風機引出線長期受震動拉扯，出現斷線、破皮；接線端子氧化松動，供電時通時斷；內部插座脫焊虛接，風扇得不到穩定電壓，無法正常啟停運轉。
檢測電路老化為隱性故障。主板上風扇轉速檢測元件、采樣電路性能漂移，即便風扇運轉正常，也會誤判故障報警；電路板積塵受潮，信號識別紊亂，同樣會錯誤彈出 26 號代碼。除此之外，車間高溫環境加劇風機老化，也會提升故障出現頻率。
三、維修處理角度
維修遵循先直觀檢查、再查線路供電、最后檢修檢測電路的思路開展作業。
首先斷電拆機檢查散熱風扇，手動撥動扇葉判斷轉動順滑度，卡頓異響說明軸承損壞，直接更換同規格風機；清理扇葉、風道堆積的灰塵雜物，保證通風通暢，消除機械卡滯問題。
其次全面排查風機供電線路，梳理連接線束，更換破損老化導線，緊固兩端接線端子。檢測風機供電電壓是否符合標準，排查內部插座虛焊位置并重新焊接，保障供電穩定不間斷。
然后檢修主板風扇檢測回路，清理電路板表面粉塵污漬，檢查檢測光耦、采樣電阻有無燒壞變質，損壞元件及時替換修復�；謴�(fù)變頻器出廠基礎參數，消除參數異常帶來的誤報警問題。
完成全部檢修后，上電觀察風扇啟動狀態，確認轉動平穩無雜音，故障代碼不再亮起。空載運行一段時間監測機身溫度，散熱效果正常后，接入負載試運行，全程無故障復發即可投入正常生產。
結語
ACS510變頻器26號風扇故障，主要由風機機械損壞、線路接觸不良、檢測電路異常造成。日常維護定期清理散熱風道、檢查風機運轉狀態，及時更換老化風扇配件，能夠有效避免過熱報警，保障變頻器長久穩定運行。
