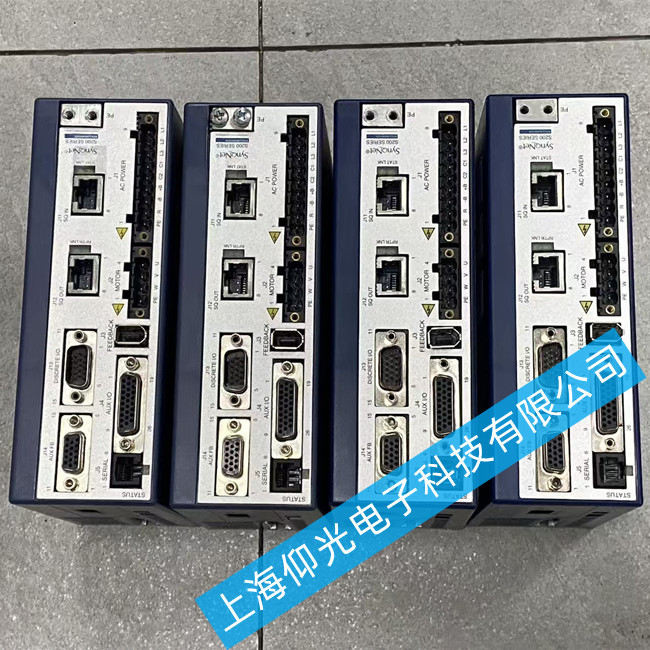

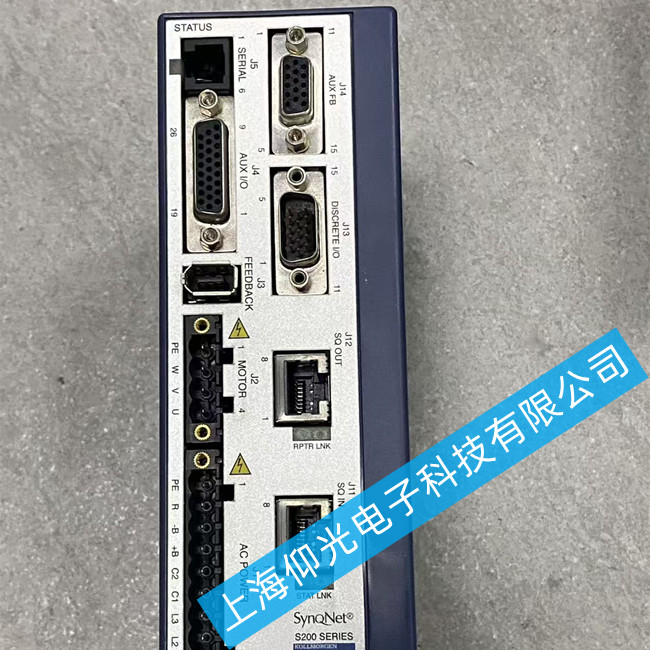

科爾摩根驅動器S20660-SR2報警顯示F503故障維修
科爾摩根伺服驅動器維修報警代碼F503
母線電容器過載。
在標定為三相輸入的驅動器上用單相AC輸入，或者超出單相電源負載。
檢查電源電壓。
科爾摩根伺服驅動器報F503報警，定義為直流母線電容器過載，可按以下步驟排查修復：
故障核心原因
母線電容器持續承受超出額定范圍的電壓或電流，導致電容過熱、容量衰減觸發保護報警，常見誘因和長期使用老化、制動能量回收異常相關。
分步維修排查方法
先復位排除臨時過載
斷電靜置1-2分鐘，讓母線電容充分放電，清除故障記錄后重新上電，若為短時間過載，復位后即可恢復運行。
排查輸入電源電壓異常
用萬用表測量輸入電源電壓，若輸入電壓長期偏高（超出額定值10%以上），加裝電源穩壓器穩定電壓，避免電容持續承受過壓過載。
檢查制動回路故障
母線電容過載大多來自頻繁制動的能量回饋：
若外接制動電阻，檢查制動電阻阻值是否匹配、是否斷路開路，阻值不匹配或斷路會導致回饋能量無法消耗，全部加載到電容上，更換符合功率要求的制動電阻即可解決；
檢查制動斬波器是否損壞，斬波器無法正常導通泄放能量，更換損壞的制動斬波器修復能量泄放回路。
優化運行邏輯減少回饋
如果設備頻繁啟停、頻繁正反轉，調整運行參數，延長加減速時間，減少單位時間內的制動回饋能量，降低電容的負荷。
更換老化母線電容
長期使用后電容容量會衰減，額定負載下就容易觸發過載：
斷電后等待電容完全放電，拆下原母線電容，更換同電壓等級、同容量（或更大容量）的全新高壓電容，焊接固定后通電測試即可。
檢查電容散熱
檢查電容周邊的散熱風道是否被積灰堵塞，清理積灰保證通風，避免電容過熱加速老化，降低過載風險。
