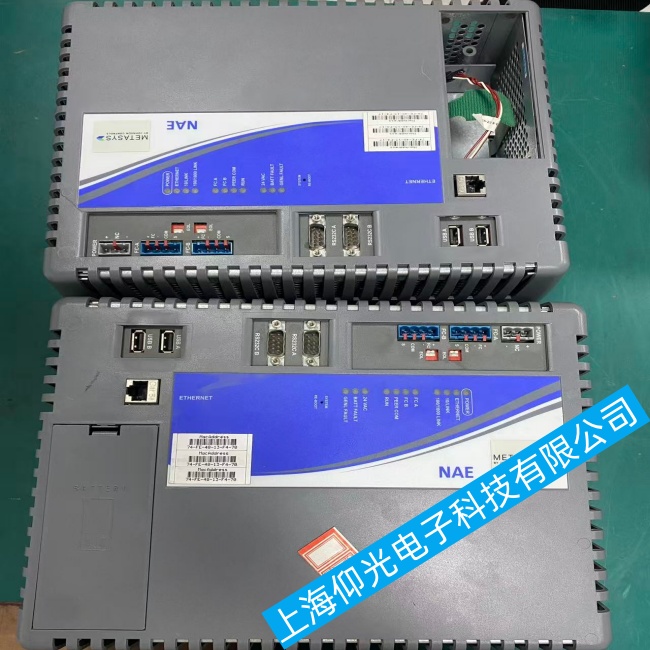

江森 Metasys MS-NAE5510控制器通用故障紅燈常亮故障檢修教程
GEN FAULT 紅燈常亮 = 系統綜合故障，綠燈 POWER 正常、RUN 不亮 / 閃爍，按由外到內檢修。
一、江森 Metasys MS-NAE5510控制器外圍快速排查
供電不穩：實測 24VAC 控制在 22～28V，電壓偏低更換變壓器；前端加裝浪涌，杜絕瞬間壓降報錯。
FC 總線短路：拔掉 FC-A、FC-B 總線端子，空載上電，紅燈熄滅即末端 DDC / 模塊短路，分段查總線線路。
網口異常：斷開以太網網線，排除交換機環路、IP 沖突引發系統報錯。
后備鋰電虧電：拆下機身 3.6V 鋰電池，空載試機；電池壓降過低直接換新，低電量會持續報硬件故障。
二、江森 Metasys MS-NAE5510控制器整機斷電復位
斷開 24VAC + 摘除后備電池，靜置 15 分鐘放空余電；短按機身 RESET 復位鍵后重新上電，清除系統緩存報錯。
三、江森 Metasys MS-NAE5510控制器硬件開蓋檢修
查看電源板低壓電容鼓包漏液，5V/3.3V 輸出電容失效會 CPU 工作異常、紅燈常亮，更換同規格高頻電容。
主板內存、閃存虛焊：除塵補焊存儲芯片；內部過溫積灰，清理風道，環境超 45℃需加裝散熱。
電源次級電壓異常：測 5V、3.3V 偏離標稱，檢修 PWM 電源回路。
四、江森 Metasys MS-NAE5510控制器程序與固件故障
接入 Metasys 軟件，查看事件日志：
點位配置錯誤、數據庫損壞：清空異常點位，重裝站點數據庫。
固件崩壞：同型號正常 NAE 備份固件，在線刷寫修復。
五、江森 Metasys MS-NAE5510控制器預防措施
總線施工嚴禁帶電插拔，機房控溫 0-40℃，每年除塵，定期巡檢 24V 供電與后備電池電壓。
