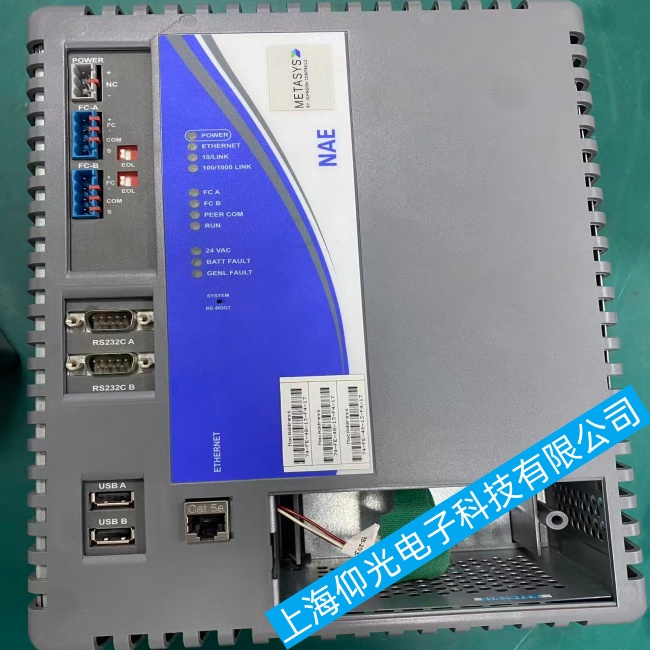

江森 Metasys MS-NAE5510控制器反復啟停故障修復可測試
NAE5510 標準供電24VAC，頻繁重啟優先按：供電→備用電池→環境散熱→通訊負載→固件程序→硬件本體逐級排查，現場 80% 故障集中在前三項。
一、江森 Metasys MS-NAE5510控制器外部供電故障
1.實測 24VAC 輸入：端子空載 22～27VAC 為合格，變頻器、接觸器啟停拉低電壓＜20VAC 會瞬間掉電重啟；更換獨立隔離變壓器，避開動力電纜同槽走線。
2.接線端子：灰色 2P 電源端子虛接、氧化打火，緊固端子，銹蝕直接換端子座。
3.空開 / 回路：同回路有風機、DDC 大功率負載，分路單獨供電，杜絕共用電源。
快速驗證：外接穩壓 24VAC 適配器單獨供電，不再重啟 = 現場供電故障。
二、江森 Metasys MS-NAE5510控制器內置后備鋰電池故障
本機內置 3.6V 數據備份鋰電池，電池虧電、內阻變大是周期性重啟高發誘因：
1.斷電開蓋，測量電池空載＜3V 直接換新原裝 3.6V 鋰柱電池；
2.新電池裝機后24VAC 連續通電滿 24 小時充滿，未滿電斷電極易反復啟停；
3.電池座引腳氧化、虛焊補焊處理。
三、江森 Metasys MS-NAE5510控制器環境過熱、散熱異常保護重啟
1.環境溫度＞45℃觸發溫控保護自動斷電重啟：控制柜加裝軸流風機，遠離變頻器、變壓器熱源；
2.機身防塵網積灰堵塞風道，拆機清理灰塵；PCB 電容高溫鼓包漏液，更換主板濾波電解電容。
四、江森 Metasys MS-NAE5510控制器通訊總線 / 外接負載短路拉垮電源
1.MS/TP 總線（COM 口）：總線短路、末端無終端電阻，總線漏電拉低整機電壓；拔掉所有 MS/TP 接線空載上電，不再重啟則排查末端 DDC 短路點，總線首尾加裝 120Ω 終端電阻。
2.以太網口短路：交換機端口短路、網線破皮接地，逐個拔掉網口排查。
3.所有外接 I/O 模塊、擴展端子全斷開，單獨主控上電試機，區分主控 / 外接負載故障。
五、江森 Metasys MS-NAE5510控制器固件、程序 BUG 導致看門狗復位
1.查看 Metasys 系統日志：Power-on reset為電源類；Watchdog reset程序卡死內存溢出；
2.程序異常：清空冗余邏輯、無效點位，刪除離線失效設備點位；
3.升級 NAE 固件至原廠穩定版本，老舊 V3.X 固件極易內存泄漏循環重啟，必要時恢復出廠重下程序。
六、江森 Metasys MS-NAE5510控制器主控硬件本體損壞
1.主板內置開關電源副邊穩壓電路老化，空載正常、帶載掉壓，維修電源回路或更換整機；
2.CPU、時鐘晶振虛焊，重新補焊主板 BGA 與晶振引腳；
3.接地不良：控制柜單點可靠接地，動力地與信號地分開，消除變頻器 EMI 干擾誤復位。
七、江森 Metasys MS-NAE5510控制器快速應急處理順序
外接穩壓電源→拆后備電池試機→斷開所有總線網線→清理散熱→升級固件→主板維修。
