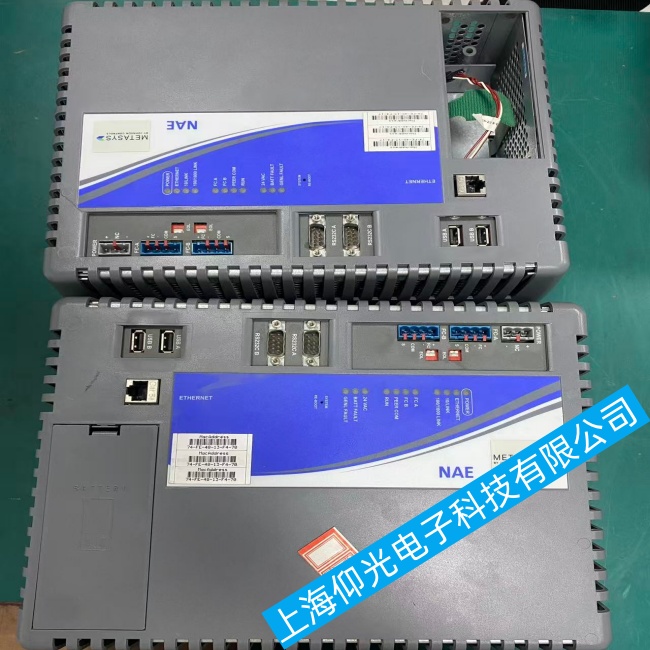

江森 Metasys MS-NAE5510控制器通訊時斷時續故障檢修方案
江森 MS-NAE5510 通訊時斷時續快速檢修（分 BACnet IP 上聯網、MS/TP 下聯 485 總線，優先電源→線路→參數→硬件）
一、優先排查江森 Metasys MS-NAE5510控制器供電
1.萬用表測 NAE 輸入AC24V，電壓波動＞±10% 立即更換開關電源；電源紋波大加裝濾波電源，避免和變頻器、接觸器共用電源回路。
2.檢查機身端子排壓線松動、接線氧化，NAE 內部保險虛接會間歇掉電斷通訊，更換老化保險座。
3.環境溫度＞45℃拆機清灰散熱，過熱芯片降頻造成網絡間歇掉線。
二、江森 Metasys MS-NAE5510控制器BACnet IP 以太網口通訊斷斷續續
1.鏈路測試：更換國標超五類網線、交換機端口；NAE 網口 LINK 燈閃爍異常多為水晶頭壓接不良，重做水晶頭。
2.網絡參數：
全網杜絕IP 地址沖突，用工作站 ping 全網段排查重復 IP；子網掩碼、網關全網段統一。
交換機端口統一設自動協商速率，禁止一端 100M 全雙工、一端自適應。
關閉交換機無用環路，環路引發廣播風暴周期性斷聯。
3.臨時關閉上位機防火墻、殺毒軟件，排除端口攔截。
三、江森 Metasys MS-NAE5510控制器MS/TP 總線（485，下聯 DDC 控制器）間歇掉線高發點
1.終端電阻：MS/TP 總線首尾 2 臺設備（NAE 首端 + 末端 DDC）接入 120Ω 終端電阻，中間全部摘除；萬用表測總線 A-B 空載 120Ω，缺少 / 多接電阻信號反射頻繁斷線。
2.接線規范：A、B 總線嚴禁接反，端子緊固無虛接；采用雙絞屏蔽線，屏蔽層單端在 NAE 機柜接地，兩端接地形成地環干擾。
3.波特率統一：NAE 與所有掛接 DDC 波特率一致（常用 38.4k/76.8k），不一致隨機丟包斷線。
4.分段查故障 DDC：逐個拔掉 DDC 總線，拔掉某臺后通訊穩定，該 DDC 內部 485 芯片損壞、總線短路。
四、江森 Metasys MS-NAE5510控制器干擾與接地處理
1.MS/TP 通訊線避開動力電纜、變頻器出線，強弱電分開穿管，間距≥30cm。
2.NAE 機殼、系統接地與強電接地分開，接地電阻＜4Ω；現場變頻啟停瞬間斷線基本為電磁干擾。
五、江森 Metasys MS-NAE5510控制器軟件、固件與系統配置
1.重啟 NAE，進入 Metasys 軟件查看事件日志，大量 BACnet 超時報錯優先升級 NAE 固件，老版本固件 BUG 易間歇斷網。
2.檢查 MaxMaster、Max Info Frame 參數，總線節點超上限修改參數，減少總線輪詢擁堵。
3.清空 NAE 異常離線設備殘留配置，冗余無效點位占用總線資源。
六、江森 Metasys MS-NAE5510控制器硬件本體故障
NAE 網口 PHY 芯片、485 收發芯片老化，單獨更換通訊小板或整機維修替換。
日常預防
1.每年緊固一次所有通訊端子，雨季檢查線纜破皮受潮；
2.機柜加裝溫濕度控制，避免凝露腐蝕電路板；
3.新增 DDC 前提前核對地址、波特率，杜絕地址沖突。
