一、故障點定位

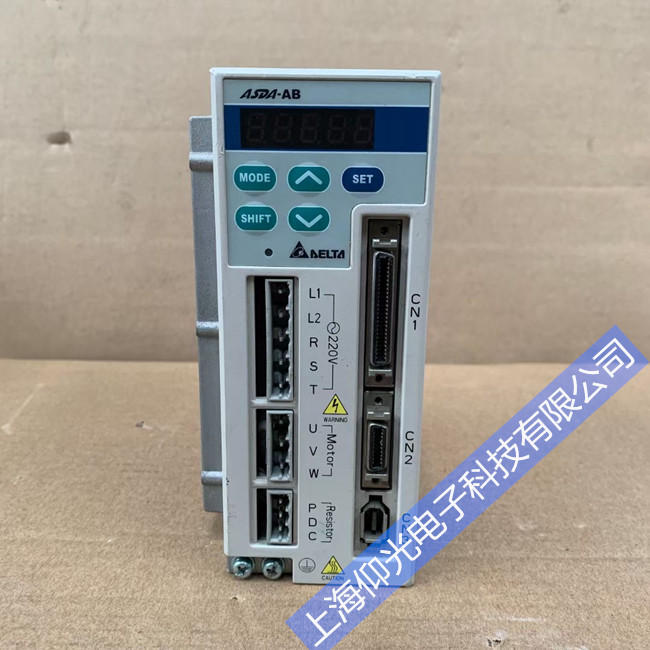

臺達ASD-B2伺服驅動器AL006 代表直流母線過電壓保護，母線電壓超出額定上限時驅動器立即停機報警，常見于立式升降軸、高速往復進給設備。故障集中三大點位：外接輸入電源、驅動器母線電容與制動回路、電機負載工況。故障分為兩類：停機減速瞬間報錯，多為電機回饋電能無法釋放；空載上電即報警，多為輸入電壓偏高、母線電容異常。
二、故障原因分析
減速回饋能量堆積是首要誘因。升降模組下行、設備高速急停時，電機處于發電狀態，回饋電能涌入直流母線，若無制動電阻消耗，母線電壓快速抬升觸發過壓報警；負載慣量過大、加減速時間設置太短，制動瞬間回饋能量激增，頻繁跳出 AL006。
供電與制動回路故障加速故障頻發。車間電網電壓偏高、夜間空載電壓上浮，三相輸入超出驅動器額定范圍；外接制動電阻斷線、接線端子脫落，制動回路失效，回饋電能無處泄放；內置制動管擊穿損壞，無法導通耗能。
元器件老化與參數不當為隱性問題。母線電解電容長期高溫老化，容量下降、穩壓能力變差，電壓小幅波動就超限；P0-18 制動參數設置不合理，制動開啟電壓過高，電阻投入時機滯后。環境潮濕積灰造成電路板漏電，電壓采樣異常，出現無規律誤報警。
三、維修處理角度
檢修遵循先負載參數、再查制動、最后檢測供電與硬件的檢修順序。第一步優化伺服參數，適當延長加減速時間，降低高速運行速度；慣量偏大設備，合理下調制動開啟閾值參數，提升能耗回路響應速度。
第二步斷電充分放電，檢查制動電阻接線，斷線、松動端子重新緊固，電阻老化阻值異常直接更換；測量制動功率管好壞，器件擊穿更換制動模塊。升降機型標配外置制動電阻，杜絕回饋電能堆積。
第三步實測進線電壓，電網長期高壓可加裝穩壓裝置；拆機檢查母線電容，鼓包、漏液、容量衰減電容全部更換，修復電壓采樣回路變質元器件。
整機空載反復啟停、滿載加減速測試，連續運行無 AL006 跳出，方可投入生產使用。
結語
臺達ASD-B2伺服驅動器AL006 過壓故障多由回饋能量無法消耗、電容老化、電壓異常導致，日常定期檢查制動線路、改善柜體散熱，延緩電容老化，有效減少故障停機。
