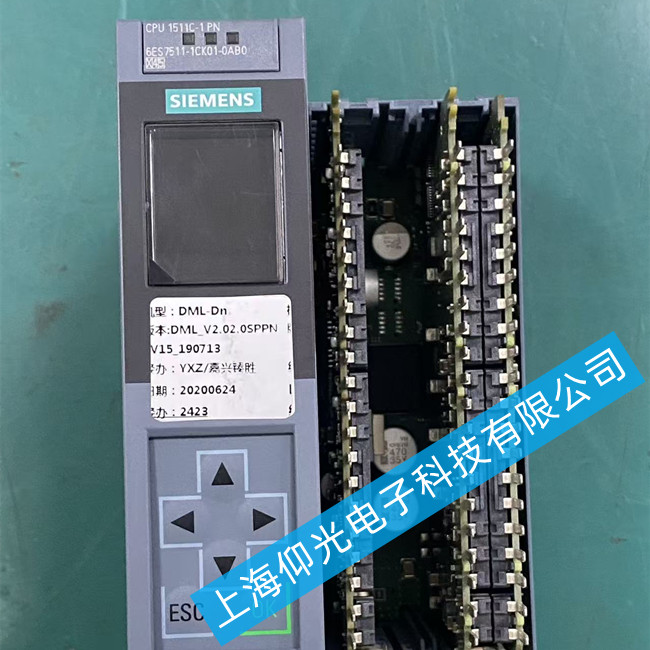

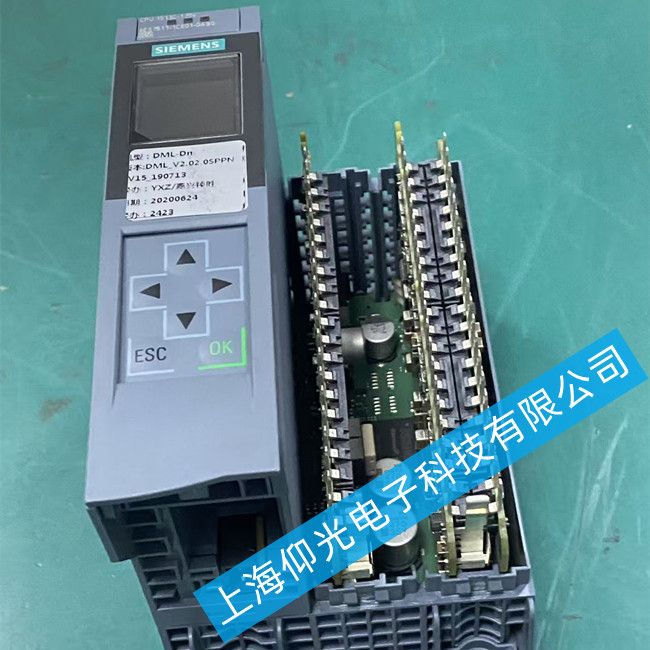

西門子plc模塊維修6ES7511-1CK01-0AB0通訊故障維修方法
針對西門子6ES7511-1CK01-0AB0（S7-1500系列CPU 1511C-1PN模塊）常見故障，整理了對應的維修方法：
一、常見故障類型及對應維修方案
1. 通訊類故障（PROFINET接口無法通訊/通訊中斷）
基礎排查：檢查網線/接口故障占比超60%：
更換合格網線重新測試，排查網線破損、水晶頭接觸不良；
清理接口針腳灰塵氧化，檢查接口針腳是否彎曲脫焊，物理脫焊可補焊修復；
若仍無法連接，檢查PLCIP地址沖突，重新下載正確的IP設置后復位PLC重新連接。
硬件故障：上述排查無效則說明接口芯片/通訊電路損壞，需拆機更換對應PHY芯片，修復通訊電路損壞元件修復。
2. 上電無輸出/輸入點無反應故障
先排除程序問題：上載程序檢查IO映射，確認程序未屏蔽對應IO點，排除程序配置錯誤；
測量對應IO通道輸出：若單點無電平輸出/輸入，說明該通道光耦或驅動元件損壞，更換對應損壞元件即可；
全模塊無輸出：檢查背板總線連接，重新插拔模塊緊固背板接線，排除背板接觸不良。
3. 上電不運行/指示燈不亮故障
電源故障排查：測量模塊供電電壓，確認24V直流供電正常；
若供電正常指示燈不亮，說明模塊內部電源電路損壞，排查保險絲、穩壓芯片、電容，更換燒毀元件修復電源；
若指示燈亮但STOP燈常亮不運行，先嘗試重新下載程序，若無法下載說明存儲芯片損壞，需更換存儲芯片重新燒錄固件程序。
4. SF紅燈報警故障
對應常見故障及修復：
系統錯誤報警：先通過TIA portal在線讀取故障診斷，根據診斷提示對應處理，多數為程序錯誤或固件損壞，重新刷入對應版本固件即可修復；
IO硬件錯誤報警：對應故障IO通道，維修更換通道對應硬件元件即可。
二、專業維修建議
西門子S7-1500模塊維修需要專用編程設備刷寫固件，若自行排查無法修復，建議聯系專業PLC維修機構，多數維修機構可提供免費檢測和質保維修服務，修復后可匹配原程序正常使用。轉載請注明出處：上海仰光電子科技專業伺服驅動器維修,伺服電機維修
