一、故障點定位

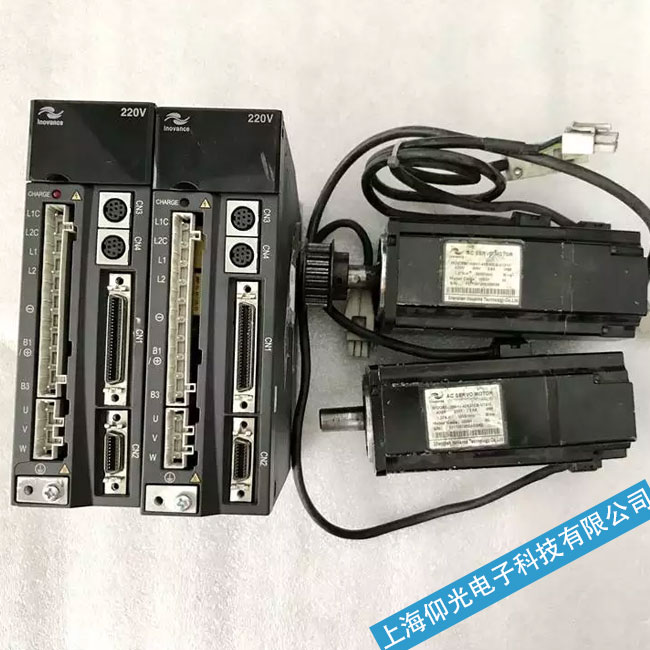

匯川伺服驅動器SV660、SV680 系列伺服 E136.1 故障，釋義為編碼器 ROM 數據校驗出錯、通訊讀取失敗，設備上電自檢瞬間鎖機報警，無法使能運轉，廣泛應用在數控機床、自動化流水線、機械手設備中。故障集中在三處：編碼器本體存儲芯片、編碼器連接線纜與航空插頭、驅動器編碼采樣回路。故障分為兩種：新裝調試上電即報錯，多為配線錯誤、驅動器與電機型號不匹配；設備使用中后期隨機報警，多為線路老化、編碼器內置 ROM 元器件損壞；受環境干擾間斷告警，源于線纜屏蔽失效、現場電磁干擾超標。
二、故障原因分析
配線與硬件接觸不良是高發誘因。編碼器信號線長期受設備震動拉扯，線纜內部芯線斷路、外皮破損，兩端航插端子氧化、針腳歪斜虛接，驅動器無法正常讀取編碼器內部 ROM 出廠參數，直接觸發校驗報錯；非原廠非標編碼器線線序不符，通訊協議不匹配，開機便跳出 E136.1 故障。
編碼器本體硬件劣化為內在故障。電機編碼器內置存儲芯片受高溫、潮濕侵蝕，ROM 數據丟失或錯亂，出廠固化電機極數、編碼位數參數失效；編碼器內部電路板元器件老化，供電不穩，數據輸出異常，致使驅動器校驗失敗報警。
選型錯配與環境干擾加重故障。驅動器與配套伺服電機型號規格不一致，編碼器協議不兼容，參數無法匹配；控制柜周邊變頻器、接觸器頻繁啟停產生強電磁干擾，編碼器線纜無有效接地屏蔽，信號失真引發數據校驗異常。
三、匯川伺服驅動器維修處理角度
檢修遵循先查線路、再核對選型、最后檢修編碼器的順序。第一步斷電拆機，拔下編碼器插頭，清理端子氧化污漬，用萬用表分段測量線纜通斷，斷線、破損線纜直接更換原廠屏蔽編碼器線，兩端插頭緊固到位，屏蔽層單端可靠接地。
第二步核對驅動器與電機銘牌，確認機型、編碼器制式配套，型號不匹配需更換適配配件；接入調試軟件恢復出廠參數，重新自動辨識電機編碼參數，完成 ROM 數據寫入校驗。
第三步空載測試，若更換線纜、修正參數后故障依舊，拆解伺服電機檢測編碼器，ROM 芯片損壞則維修或更換編碼器，修復后重新錄入內置參數。
整機空載連續啟停試運行 2 小時無報警，帶額定負載往復運轉，不再彈出 E136.1，即可投入量產使用。
結語
匯川伺服驅動器E136.1故障大多出自接線與編碼器存儲異常，日常定期緊固接頭、做好線路屏蔽防護，能有效規避故障停機損失。
