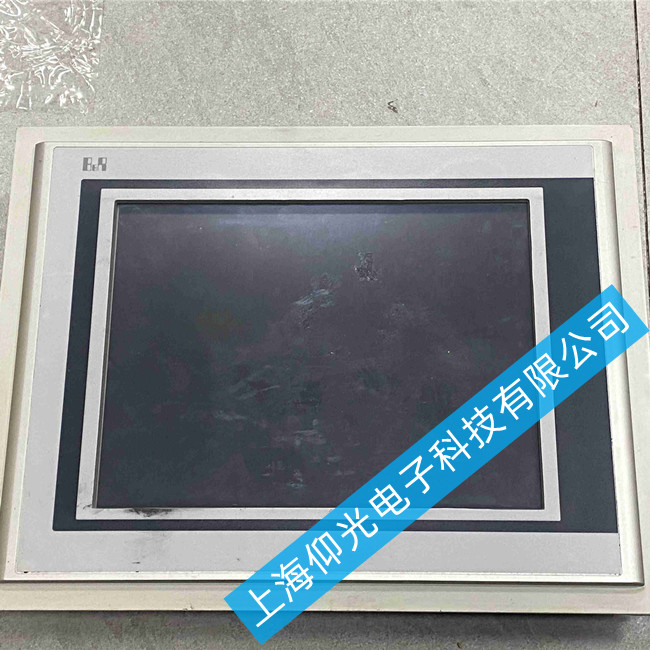

貝加萊觸摸屏4PP420.1505-75上電無顯示維修方法
貝加萊4PP420.1505-75觸摸屏上電無顯示，是該型號的高發故障，以下是按優先級整理的標準化維修排查方案：
一、優先排查外部基礎問題（無需拆機）
先排除供電類簡單故障，可快速定位80%的常見問題：
檢查外部輸入供電：測量電源線輸出電壓，確認是符合規格的24V直流，排除外部電源損壞、接線松動氧化問題；若供電電壓偏低會導致屏幕無法啟動。
觀察電源指示燈狀態：若觸摸屏背部電源指示燈完全不亮，基本指向供電通路故障；若指示燈亮但屏幕無顯示，說明背光或主板故障。
二、電源板故障排查（該故障占比超60%，是最高發原因）
該型號電源板是故障重災區，主要故障點及修復方法：
外觀初步檢測：斷電后拆開背板，查看電源板是否有保險絲熔斷、電容鼓包漏液、元件燒焦發黑的明顯痕跡，優先更換燒毀的保險絲和鼓包電容，多數小故障可直接修復。
輸出電壓檢測：斷開電源板與主板的連接，通電測量各組輸出電壓：
輸出電壓為0：說明電源板初級整流橋、開關管擊穿損壞，更換對應功率元件即可修復。
輸出電壓偏低（如5V輸出僅3V左右）：說明穩壓電路故障，檢查穩壓芯片、反饋光耦，更換變值失效的元件修復穩壓功能。
帶載后電壓大幅跌落：說明濾波電容容量下降，更換所有失效濾波電容即可解決。
三、背光與顯示面板故障排查
若電源板輸出電壓正常，但屏幕依然無顯示，重點排查背光系統：
背光高壓板故障：該型號采用CCFL背光，高壓板損壞會導致背光不亮，表現為隱約能看到屏幕內容但無背光：測量高壓板輸出供電，更換損壞的高壓板或升壓元件即可。
燈管老化燒壞：CCFL燈管長期使用會老化燒壞，更換同規格背光燈管即可修復；若更換燈管難度大，也可改裝LED背光模組替代。
液晶面板損壞：如果背光正常但完全無顯示，說明液晶面板驅動板或面板本身損壞，驅動板可維修更換，面板損壞則需整體更換同規格液晶屏。
四、主板故障排查
若電源和背光都正常，依然無顯示，指向主板故障：
主板供電異常：測量主板核心供電電壓，檢查供電穩壓芯片、電容，更換損壞的供電元件修復。
MCU/BIOS故障：核心控制芯片虛焊或BIOS程序損壞，重新焊接核心芯片，重新燒錄對應型號的BIOS程序即可修復；若芯片本身損壞則需更換芯片。
貝加萊觸摸屏常見故障:上電黑屏、 花屏、暗屏、藍屏、白屏、閃屏,無背光、背光暗、對比度低、有背光無字符,上電無反應、上電燒元器件,不能正常開機、按觸摸屏無反應或反應慢(觸摸不良)、內容錯亂、進不了系統界面、顯示不清晰維修,屏幕模糊維修,上電無顯示維修,運行不正常等維修、按鍵損壞、電源板故障、高壓板故障、液晶故障、主板壞,上電黑屏、 花屏、藍屏、白屏，上電無反應、上電燒保險，不能正常開機、進入不了系統、觸摸問題、按鍵問題、內容錯亂，觸摸無反應、觸摸反應慢、 觸摸死機、觸摸偏差，無背光、背光暗、PWR燈不亮、通訊失敗等故障。
