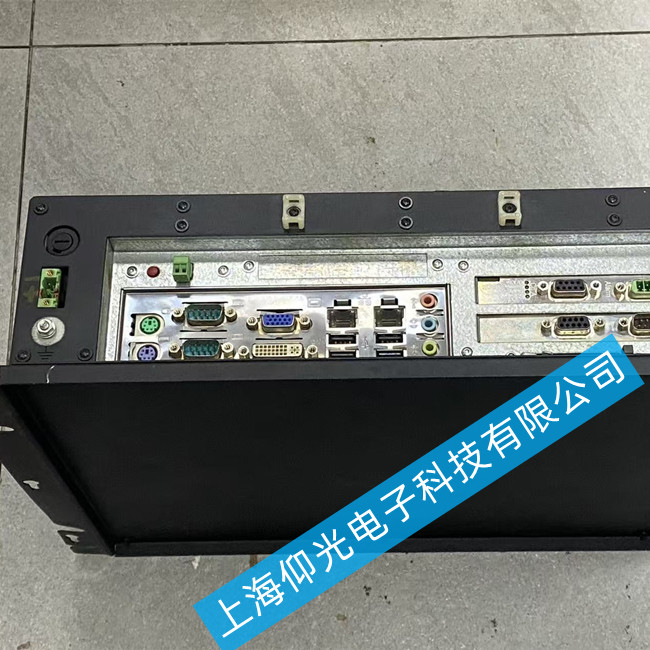

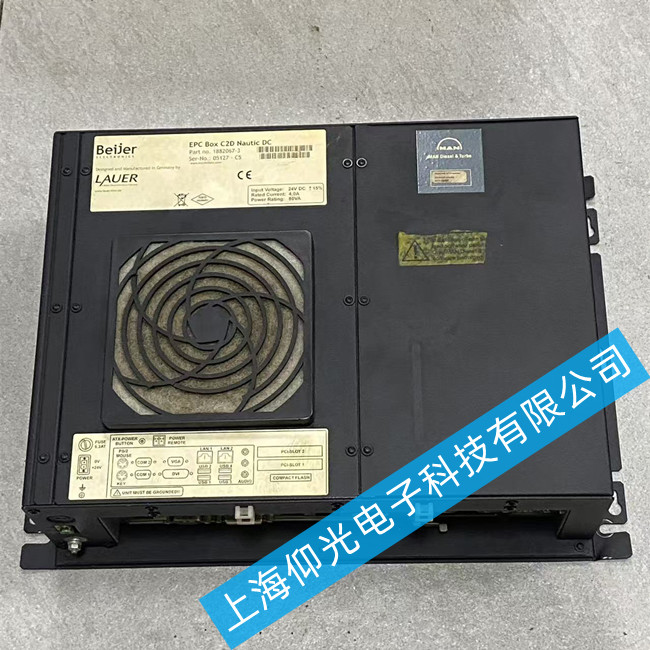

北爾工控機維修EPC BOX C2D上電燒保險維修方法
北爾EPC BOX C2D工控機上電燒保險，說明內部存在嚴重短路故障，核心是先定位短路點，再逐步修復，以下是標準化維修方法：
一、故障核心邏輯
上電即燒保險，是因為輸入電源通路存在硬短路，短路電流遠超保險額定電流，觸發保險熔斷保護，故障點多集中在電源輸入、電源板和主板功率部分，需按順序排查。
二、分步排查維修方案
1. 先排除外部短路故障（無需拆機，優先操作）
斷開工控機所有外部接線（電源線、IO線、擴展線），更換同規格新保險后空載上電：
如果更換后不再燒保險：說明外部接線或外接設備短路，逐一連接外部設備測試，找到短路的外接設備排除故障即可。
如果更換后依然燒保險：確認是工控機內部短路，拆機排查內部硬件。
2. 電源板短路故障排查（占比超70%，最高發原因）
北爾該型號工控機內置ATX或嵌入式電源板，短路點多在這里：
外觀初步檢測：拆開外殼，先查看電源板是否有元件燒焦、電容鼓包漏液、PCB燒黑的明顯痕跡，有明顯痕跡直接更換對應損壞元件。
整流橋/EMC濾波短路檢測：測量輸入整流橋引腳通斷，若整流橋正反向都導通，說明整流橋擊穿短路，直接更換同規格整流橋；同時檢查入口壓敏電阻，壓敏電阻雷擊擊穿也會導致短路，更換損壞的壓敏電阻。
開關管/PFC管短路檢測：電源板主開關管、PFC功率管擊穿是燒保險的最常見原因，測量功率管引腳通斷，若短路直接更換同規格功率管，同時檢查周邊限流電阻、驅動電阻是否燒毀，一并更換損壞的電阻。
次級輸出短路檢測：測量電源板各組輸出（5V、12V、24V）的對地阻值，若某路對地阻值接近0，說明次級輸出存在短路，排查次級整流管、濾波電容是否擊穿，更換對應損壞元件。
3. 主板短路故障排查
如果電源板檢測無短路，依然燒保險，則短路點在主板：
主板核心供電短路：測量主板12V、5V主供電的對地阻值，若對地短路，排查主板供電MOS管、穩壓芯片是否擊穿，更換對應擊穿的供電元件即可。
南橋/CPU芯片短路：若主供電對地阻值接近0，且供電元件正常，可能是CPU、南橋芯片短路損壞，這種情況一般需要更換整塊主板，維修成本較高。
擴展接口短路：檢查USB、網口等擴展接口，雷擊浪涌可能擊穿接口保護芯片導致短路，找到短路的接口，更換對應保護芯片即可修復。
