一、前期安全準備

1. 斷電后必須等待5 分鐘以上，讓直流母線電容充分放電，再進行拆機操作，避免觸電風險。
2. 準備萬用表、防靜電手環、絕緣螺絲刀，優先做外部和低壓側檢測，避免二次損壞。
3. 記錄設備當前的故障代碼、報警燈狀態，以及現場的負載和接線情況，方便后續定位問題。

二、第一步：基礎外觀與外部回路排查

1. 外觀檢查
   打開外殼，重點觀察：電路板是否有電容鼓包、元件燒黑、接線端子氧化 / 燒蝕；散熱風扇是否卡死、積塵嚴重；功率模塊、整流橋區域是否有炸機痕跡。
2. 外部回路檢測
   • 斷開變頻器的輸入、輸出電源線和電機線，測量輸入端子的相間 / 對地絕緣電阻，排除外部線路短路或接地故障。
   • 測量電機三相繞組的電阻和對地絕緣，確認電機沒有短路、斷路或接地問題。
   • 檢查控制回路接線（啟停、頻率給定、反饋信號）是否松動、接錯，確認 24V 供電正常。

三、第二步：按故障現象分模塊維修

1. 上電無顯示 / POWER 燈不亮

• 檢查電源輸入保險絲是否熔斷，若熔斷，先排查整流橋、濾波電容是否短路，更換同規格保險絲和損壞元件。
• 測量直流母線電壓是否正常（三相 380V 輸入時，母線電壓約 530V DC），若無電壓，檢查輸入電源和整流橋；若母線電壓正常但無顯示，排查開關電源部分，測量 + 24V、+5V 輸出是否正常，維修或更換開關電源板。
• 檢查操作面板排線、控制板是否接觸不良，清潔排線金手指后重新插好，必要時更換面板測試。

2. 上電 FAULT 燈常亮 / 報警（過流、過壓、欠壓、過熱等）

• 過流 / 過載報警：先空載上電測試，斷開電機線，若仍報警，說明變頻器內部驅動板或 IGBT 模塊損壞，需要更換模塊并維修驅動電路；若空載正常，排查電機、負載或參數設置（如電機參數、加速時間）。
• 過壓 / 欠壓報警：檢查輸入電源電壓是否穩定，再測量直流母線電壓，若母線電壓異常，檢查整流橋、濾波電容是否老化損壞，必要時更換電容；若電壓正常，檢查電壓檢測電路是否故障。
• 過熱報警：檢查散熱風扇是否停轉、散熱風道是否堵塞，清潔散熱器灰塵；檢查溫度傳感器是否損壞，更換故障傳感器；確認環境溫度是否在設備允許范圍內。

3. 運行時報故障 / 電機不轉

• 檢查變頻器的控制端子接線，確認啟停、頻率給定信號是否正常輸入，用萬用表測量信號電壓是否符合設定。
• 空載狀態下，測量變頻器輸出三相電壓是否平衡，若不平衡，檢查驅動板、IGBT 模塊是否損壞。
• 恢復變頻器出廠參數，重新設置電機參數（額定電流、電壓、轉速）和運行模式，排除參數設置錯誤。

四、第三步：核心部件維修與更換

1. IGBT 模塊維修：若模塊擊穿損壞，需更換同型號模塊，并同時檢查驅動板的驅動電路，更換損壞的驅動光耦、穩壓二極管、限流電阻等元件，避免新模塊再次損壞。
2. 電容更換：更換鼓包、漏液的直流母線電容和電解電容，選擇同規格、耐溫等級更高的電容，焊接時注意極性和焊接質量。
3. 驅動板維修：檢查驅動板上的貼片元件，更換損壞的電阻、電容、光耦，確保六路驅動信號輸出正常；若驅動板腐蝕嚴重，建議直接更換驅動板。

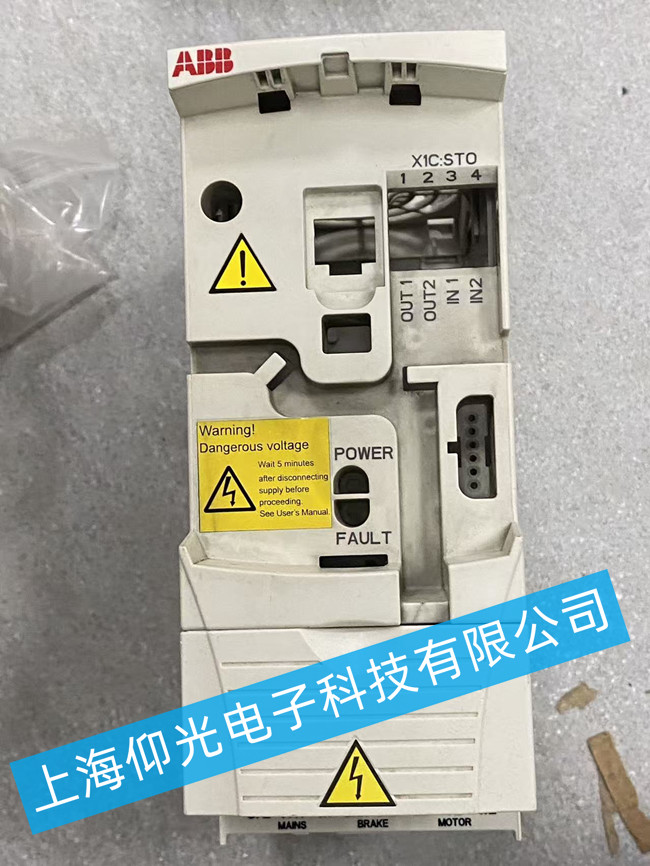

4. STO 安全回路故障：檢查 X1C:STO 端子的接線是否松動，測量安全回路的輸入 / 輸出信號是否正常，排查安全繼電器或控制板的故障。

五、第四步：維修后測試與驗證

1. 空載上電測試，觀察變頻器是否能正常顯示、無報警，測量母線電壓、輸出電壓是否正常。
2. 帶輕負載試運行，監測變頻器的電流、溫度和報警狀態，確認運行穩定，無異常噪音或發熱。
3. 測試各控制端子、STO 安全回路的輸入輸出功能是否正常，確�？刂七壿嫼桶踩�功能有效。
