一、故障點定位

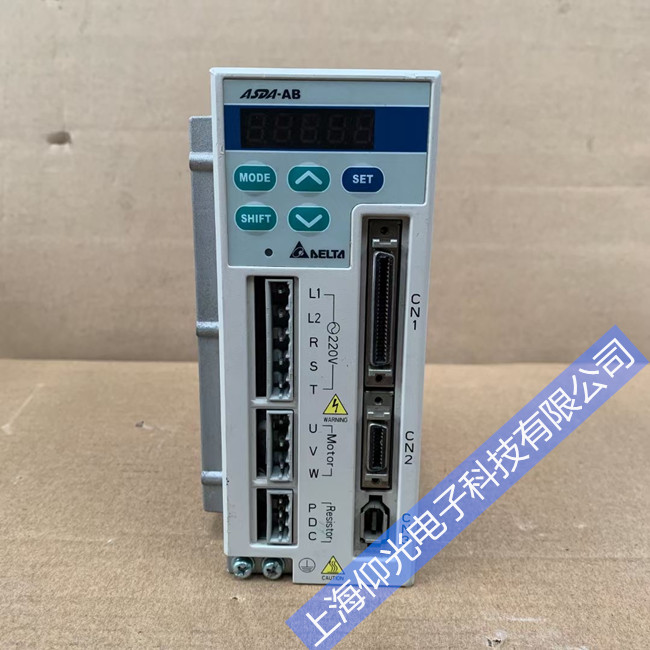

臺達伺服驅動器AL009為位置控制誤差過大報警，常見于 ASDA‑A2、B2、B3 等系列，屬于位置閉環控制類保護故障。故障核心鎖定機械傳動、編碼器反饋、控制參數、驅動器硬件四大關鍵區域。典型表現：運行中定位時報警，多為傳動松動、阻力異常；啟停 / 換向瞬間觸發，多為增益不足、加減速過急；空載正常、帶載報警，多為負載過大、扭矩受限；重啟可清除但反復出現，多為編碼器信號不穩、參數不匹配。該故障直接影響設備定位精度與運行穩定性，嚴重時導致生產停機。
二、故障原因分析
機械傳動異常是最直接誘因。聯軸器松動、磨損或同軸度偏差，導致電機輸出與負載不同步；齒輪、皮帶、絲桿等傳動部件間隙過大、磨損或卡滯，位置傳遞失真；負載過重、慣量不匹配或機械卡頓，電機扭矩不足以驅動，位置滯后超差。
編碼器反饋故障為高頻隱性原因。編碼器線（CN2 接口）松動、破損、虛接或屏蔽不良，位置信號丟包、失真；編碼器老化、臟污、損壞或安裝偏移，位置檢測不準；電機動力線（UVW）接觸不良、斷線或絕緣下降，輸出力矩波動，位置跟隨異常。
控制參數設置不合理是核心誘因。位置環增益（P2‑03、P2‑35）過低，系統響應遲緩，無法快速修正位置偏差；位置誤差報警閾值（P2‑25）設定過小，輕微偏差即觸發報警；電子齒輪比（P1‑44/P1‑45）與機械減速比不匹配，指令與實際位置不符；扭矩限制過低、加減速時間過短，電機輸出力矩不足或沖擊過大。
驅動器與電機硬件故障（較少見）。驅動器控制板、位置檢測電路漂移或損壞，信號處理異常；電機繞組局部短路、退磁，輸出力矩不足；電源電壓不穩、容量不足，導致驅動能力下降。
外部干擾誘發誤報警。附近變頻器、大功率設備產生強電磁干擾，影響編碼器信號傳輸；接地不良、動力線與控制線混走，信號失真觸發誤報。
三、臺達驅動器維修處理角度
檢修遵循先機械后電氣、先參數后硬件、先易后難原則，高效排查修復。
第一步全面排查機械傳動系統。斷電后手動盤動負載，確認無卡滯、阻力均勻；檢查聯軸器緊固、同軸度，磨損嚴重則更換；檢查齒輪、皮帶、絲桿等，消除間隙、磨損與松動；重載時核算負載慣量，必要時加裝減速機或更換大扭矩電機。
第二步核查編碼器與電機接線。緊固編碼器線、動力線接頭，檢查線材無破損、虛接；用萬用表測量電機三相繞組電阻，平衡偏差＜5%；編碼器線采用屏蔽線并單端接地，遠離動力線，減少干擾；編碼器臟污則清潔，損壞則更換并校準零點。
第三步優化控制參數匹配工況。適當增大位置環增益（P2‑03、P2‑35），提升響應速度；合理調高位置誤差閾值（P2‑25），避免誤報警；核對并修正電子齒輪比，匹配機械減速比；延長加減速時間（P1‑33/P1‑34），啟用 S 型加減速；適當放寬扭矩限制，確保電機輸出足夠力矩。
第四步檢測驅動器與電機硬件�？蛰d運行測試，區分是驅動器還是電機故障；測量電源電壓，確保穩定在額定范圍；檢查驅動器控制板、檢測電路，修復虛焊或更換損壞元件；電機退磁或繞組故障則維修或更換。
第五步改善抗干擾與接地。動力線與控制線分開布線，編碼器線屏蔽接地；加裝濾波器、電抗器，抑制電磁干擾；確保設備接地可靠，減少共模干擾。
維修完成后，空載運行 30 分鐘，定位精準無報警；帶載運行 2 小時，啟停、換向平穩，位置誤差在允許范圍內，即可投入生產。
結語
臺達驅動器維修AL009 故障本質是位置閉環偏差超出設定閾值，核心誘因集中在機械傳動松動、編碼器信號異常、參數匹配不當、硬件老化、干擾影響。日常維護需定期緊固傳動部件、檢查編碼器接線、優化控制參數、強化抗干擾措施，可有效規避故障，保障伺服系統高精度穩定運行。
