一、故障點定位

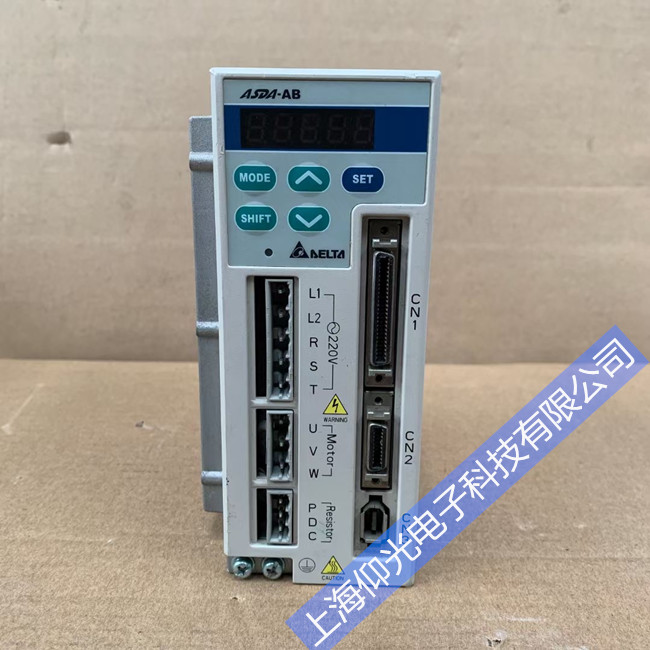

臺達 ASDA-A2/B2/B3 系列驅動器AL001 報警，定義為主回路過電流，即電流超過驅動器瞬間最大電流值的 1.5 倍時觸發保護。故障核心鎖定動力回路、電機本體、負載機械、參數匹配、驅動硬件五大區域。典型表現：通電即報，多為輸出短路、IGBT 損壞；運行中突發，多為負載沖擊、接線松動；啟停時頻發，多為加減速過急、增益過高；復位反復，多為電機絕緣老化、驅動板元件劣化。該報警屬緊急保護，直接切斷輸出，避免電機燒毀或驅動模塊炸裂，是伺服系統最常見的硬故障之一。
二、臺達驅動器故障原因分析
動力回路短路 / 接線錯誤（最常見）。電機 U/V/W 動力線相間短路、對地?fù)舸�；端子臺螺絲松動、線芯裸露碰殼；相序接反、漏接或線纜破損老化；編碼器線與動力線混走，干擾導致電流異常。
電機本體故障（高頻誘因）。電機繞組相間 / 匝間短路、絕緣受潮老化；三相繞組電阻不平衡，某相偏低；電機軸承卡死、轉子堵轉，電流飆升；繞組接地，漏電流觸發過流。
負載機械卡滯 / 過載（易忽視）。絲杠、導軌、聯軸器銹蝕卡滯；負載超出電機額定轉矩，長期重載或短時沖擊；聯軸器同軸度偏差大，運行振蕩、電流波動劇烈。
參數設置過激（易誤判）。速度 / 位置環增益過高，電機振蕩、電流激增；加減速時間過短，啟停沖擊電流超限；電機代碼、慣量參數不匹配，電流環失控。
驅動器硬件損壞（深層故障）。IGBT 功率模塊擊穿、炸裂；驅動板電容鼓包、虛焊；電流檢測電路異常，誤報過流；散熱不良導致模塊過熱，觸發保護。
三、臺達驅動器維修處理角度
檢修嚴格遵循斷電安全、先外后內、先線后機、先參后硬原則，快速定位并消除故障。
第一步斷電查線，排除短路隱患。斷電放電后，用萬用表測 U/V/W 相間及對地電阻，確認無短路；緊固端子，清潔氧化針腳，更換破損線纜；核對相序，規范布線，動力線與信號線分槽走，屏蔽層單端接地。
第二步檢測電機，確認本體完好。測量三相繞組電阻，差值應≤5%；兆歐表測繞組對地絕緣，≥0.5MΩ 為合格；手動盤軸，無卡滯、異響；帶制動器電機，確認制動完全釋放。
第三步檢修機械，消除負載阻力。拆解檢查絲杠、導軌、聯軸器，清潔銹蝕、異物，更換磨損件；校準同軸度，緊固螺栓；手動盤動負載，運轉順暢無卡滯，必要時減負或換大功率電機。
第四步優化參數，匹配負載特性�；謴�(fù)參數默認值，逐步調低速度 / 位置環增益；延長加減速時間，減小沖擊電流；正確設置電機代碼、負載慣量；開啟電流濾波，抑制干擾誤報。
第五步檢測驅動，排查硬件故障。檢查驅動板電容、IGBT 有無鼓包、燒痕；測量功率模塊正反向壓降，異常則更換；清理散熱風扇及風道，確保散熱良好；替換同型號驅動器，判斷原驅動是否損壞。
第六步通電試運行，長效維護。空載通電，低速運行 30 分鐘無報警；帶負載運行 1 小時，電流平穩、無過熱；定期檢查接線端子、線纜絕緣；每半年除塵、緊固接頭，備份參數，避免誤操作。
維修完成后，設備連續穩定運行，無 AL001 報警，電機溫升正常、定位精準，即可投入生產。
結語
臺達驅動器AL001 報警本質是電流異常超限，核心誘因集中在接線短路、電機劣化、機械卡滯、參數過激、驅動硬件損壞。處理關鍵在于斷電查短路、電機測絕緣、機械除阻力、參數做優化、硬件細檢修，并落實日常維護，可快速根除故障，保障伺服系統穩定高效運行。
