一、安川驅動器維修故障點定位

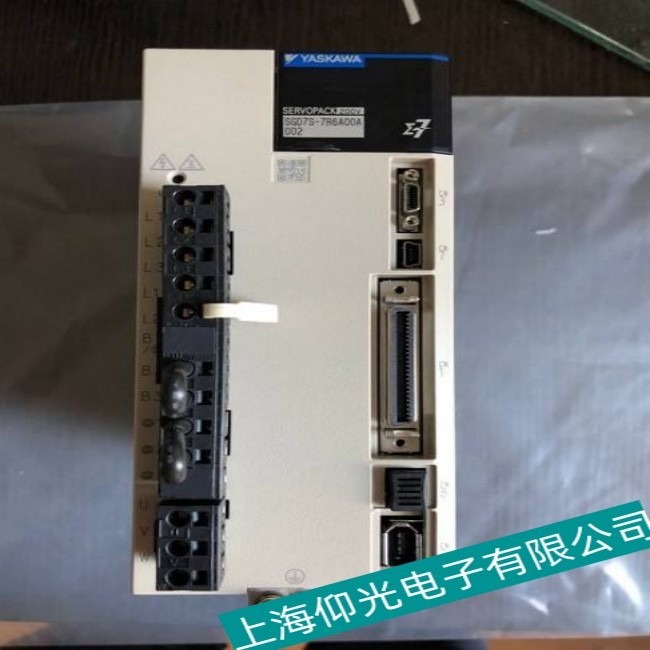

安川 Σ‑V/Σ‑7 系列伺服驅動器A.30 報警，官方定義為回生異常（再生故障）。驅動器檢測到再生制動回路失效、能量泄放異常或主回路電壓失控，觸發保護停機。故障鎖定再生電阻、制動晶體管、主回路電容、電源電壓、減速參數、負載慣量六大核心區域。典型表現：減速時報警，多為電阻斷線或阻值漂移；啟停頻繁時報警，多為電阻功率不足；上電即報，多為制動管擊穿或電容老化；重載時報警，多為電壓過高或減速過急。
二、故障原因分析
再生電阻回路故障（最常見）。外置再生電阻斷線、接線端子松動或氧化；電阻阻值漂移、老化，與驅動器不匹配；內置電阻跳線（B2‑B3）脫落或接觸不良；電阻功率不足，頻繁制動時過熱燒斷。
制動晶體管與驅動電路損壞（高頻誘因）。制動 IGBT 擊穿、開路或驅動信號異常；制動控制板虛焊、光耦損壞或門極電阻異常；主回路檢測電路誤報，電壓采樣漂移。
主回路電源與電容老化（易忽視）。輸入三相電壓不平衡、過高（超 420V）或波動大；直流母線電容鼓包、漏液、容量衰減，儲能不足；整流橋二極管擊穿，導致電壓異常。
參數設置與負載匹配錯誤（易誤判）。減速時間（Pn203）過短，再生能量瞬間激增；制動動作電壓（Pn404）設置不合理，泄放閾值偏高；負載慣量過大，未啟用慣量自適應；再生功能參數（Pn403）誤關閉。
工況與環境干擾（次要因素）。頻繁啟停、正反轉，再生能量累積；電柜高溫、散熱不良，元件加速老化；接地不良、電磁干擾，導致檢測信號紊亂。
三、安川驅動器維修處理角度
檢修遵循先外后內、先電阻后硬件、先參數后負載、斷電驗電原則，快速恢復制動功能。
第一步斷電查電阻，修復接線隱患。斷電放電后，檢查外置再生電阻接線牢固，端子無氧化；測量電阻阻值，與手冊標準值（如 30Ω、50Ω）對比，異常則更換同規格電阻；檢查內置電阻跳線（B2‑B3）可靠連接；清理端子氧化層，涂抹導電膏。
第二步測電源與電容，穩定母線電壓。測量三相輸入電壓，平衡穩定在 380V±10%；檢查直流母線電容，無鼓包、漏液，容量正常；測量整流橋二極管，無擊穿；電壓異常時，加裝電抗器或?yàn)V波器。
第三步核對制動參數，匹配負載工況。進入?yún)?shù)界面，確認 Pn403 設為 “允許制動”；檢查 Pn404 制動電壓閾值（默認約 620V）合理；延長減速時間（Pn203）至原 1.5–2 倍；啟用慣量自動調整（Pn104=0）；參數修改后斷電重啟。
第四步檢測制動硬件，判斷電路好壞。測量制動 IGBT 陰陽極、門極電阻，無擊穿、開路；檢查制動控制板無虛焊、燒蝕；替換同型號正常驅動板，驗證故障是否轉移；主回路檢測異常時，檢修或更換電壓采樣板。
第五步優化運行工況，減少再生壓力。避免頻繁急停、正反轉；降低啟停頻率，延長制動間隔；重載時啟用外部再生單元，分擔泄放壓力；改善電柜散熱，降低環境溫度。
第六步日常維護預防，長效穩定運行。定期檢查再生電阻、接線端子；每季度測量電容容量、電源電壓；備份參數，便于快速恢復；避免超負載、超頻次運行。
維修完成后，空載運行 30 分鐘，再帶載啟停、正反轉運行 1 小時，無 A.30 報警、減速平穩、母線電壓穩定，即可投入生產。
結語
安川驅動器維修A.30 報警本質是再生制動回路失效、能量無法正常泄放，核心誘因集中在再生電阻故障、制動管損壞、電容老化、參數過急、負載慣量不匹配。處理關鍵在于排查電阻接線、穩定電源電容、優化減速參數、檢修制動硬件、改善工況散熱，并落實定期維護，可徹底解決故障，保障伺服系統制動安全與運行穩定。
