一、臺達變頻器OH過熱維修故障點定位

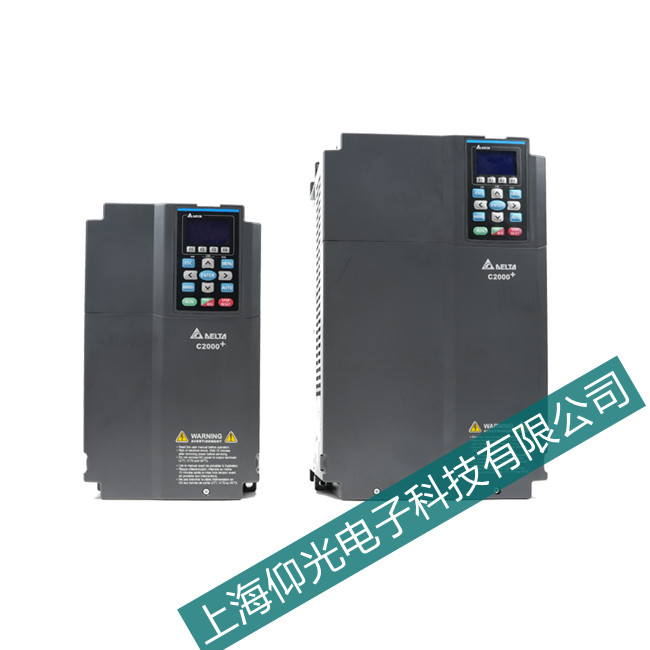

臺達 VFD 系列變頻器OH 報警，代表散熱器過熱保護，是設備核心熱保護故障，廣泛出現在 CP2000、MS300、EL 等主流機型。故障集中鎖定散熱系統、功率模塊、環境工況、負載狀態、溫度檢測回路五大區域。典型表現：運行一段時間后報警，多為風道積灰、風扇卡滯；重載運行頻繁觸發，多為負載超標、模塊發熱加�。婚_機立刻報警，多為溫度檢測元件損壞或風扇完全停轉；復位后反復報錯，多為導熱不良、元件老化。該報警會強制停機，長期置之不理極易造成 IGBT 模塊燒毀，造成更大設備損失。
二、故障原因分析
散熱系統失效是最主要誘因。變頻器散熱風扇老化、軸承卡滯、線圈損壞導致停轉，無法形成對流散熱；長期使用后散熱器、進出風道堆積灰塵、纖維雜物，通風通道堵塞，熱量無法向外散發；模塊與散熱片之間的導熱硅脂干涸、硬化，熱傳導效率大幅下降。
運行環境與負載加劇發熱。設備安裝空間狹小、密閉不通風，周邊緊鄰電機、變壓器等發熱設備，環境溫度長期超過 40℃；變頻器長期處于重載、過載、頻繁啟停工況，輸出電流持續偏高，功率模塊發熱量劇增；負載卡死、電機堵轉，進一步拉大負荷，短時快速升溫。
參數設置不合理加重熱損耗。載波頻率設置過高，開關損耗增大，模塊發熱量明顯上升；加減速時間過短，電流沖擊頻繁，設備持續處于高負荷狀態；過載保護參數設置不當，未能提前限制負載電流。
硬件及檢測回路異常。模塊內置熱敏電阻老化、阻值漂移、開路或短路，造成溫度采樣失真，出現誤報警；主控板溫度檢測電路虛焊、元件損壞，信號傳輸異常；整流橋、IGBT 功率模塊本身老化，工作時異常發熱。
三、維修處理角度
檢修遵循先清散熱、再查環境、優化參數、最后檢測硬件的原則，逐步排查修復。
第一步，全面清理散熱組件。斷電并充分放電后，拆卸機殼，使用壓縮空氣吹掃散熱器、風道及風扇表面灰塵；手動撥動風扇葉片，檢查轉動是否順暢，卡滯則清理雜物，損壞直接更換同型號風扇；重新均勻涂抹導熱硅脂，保證模塊與散熱片緊密貼合。
第二步，改善安裝與運行環境。將變頻器移至通風開闊位置，遠離熱源，預留足夠進出風空間；高溫環境下加裝軸流風扇或空調輔助降溫，確保環境溫度控制在 40℃以內；規范安裝方式，禁止遮擋進出風口。
第三步，優化運行參數匹配負載。適當降低載波頻率，減少開關損耗；延長加減速時間，削弱電流沖擊；核對負載大小，嚴禁長期過載運行，負載超標則更換更大功率變頻器。
第四步，檢測溫度采樣與功率硬件。使用萬用表測量熱敏電阻阻值，數值異常則及時更換；檢查主控板有無虛焊、燒蝕痕跡，修復異常線路；檢測 IGBT、整流橋狀態，模塊老化或損壞需立即更換。
第五步，做好日常維護預防。每月定期清理風道與風扇，每半年檢查一次導熱硅脂狀態；實時觀察運行電流，杜絕超載使用；夏季高溫來臨前完成全面散熱檢修。
設備修復后，空載運行半小時，再帶載連續運行兩小時，溫度正常、無 OH 報警，即可正常投入使用。
結語
臺達變頻器OH過熱報警本質是設備溫度超出安全閾值觸發保護，核心問題集中在散熱不良、環境高溫、負載超標、參數失配與硬件故障。日常運維以散熱維護為核心，配合工況管控與參數優化，就能有效規避此類故障，保障變頻器長期穩定運行。
