一、施耐德變頻器故障點識別

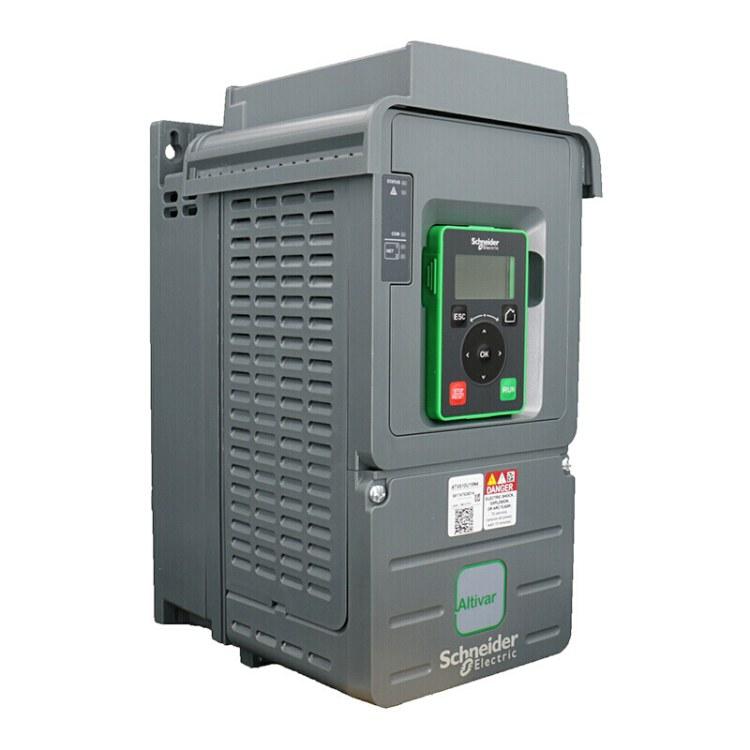

SCF1 為施耐德全系列 ATV 變頻器通用電機短路故障代碼，設備檢測到輸出側三相瞬間大電流后立即停機保護，分為兩類故障表現。
一是上電 / 啟動瞬間直接報 SCF1，無法復位，屬于硬性短路故障；二是運行一段時間、加速階段突發報警，復位后短時可運行，屬于隱性短路、參數匹配或負載異常引發的假性短路保護施耐德電氣。故障觸發點位集中三處：變頻器 U/V/W 輸出端子、電機動力電纜、電機繞組內部；少數工況下變頻器內部功率回路硬件損壞，也會誤報 SCF1�，F(xiàn)場禁止反復復位啟動，持續沖擊會擊穿 IGBT 模塊，擴大故障范圍。
二、故障根源拆解
外部線路與電機硬件損壞
電纜外皮磨損、接線盒進水受潮，造成相間短路或?qū)Φ芈╇姡浑姍C長期過載、軸承抱死，繞組出現匝間短路、相間擊穿；接線端子松動發熱，絕緣融化后相線搭連，運行升溫后故障頻繁顯現。使用年限較久的電機絕緣老化，絕緣電阻低于 2MΩ，極易觸發短路保護。
負載與參數設置不匹配
加速時間設置過短，啟動沖擊電流超標；機械卡滯、皮帶卡死、抱閘釋放延遲，電機堵轉產生瞬時大電流；電機銘牌參數錄入錯誤，未完成電機自整定，矢量控制算法計算偏差，誤判短路故障。長線電機未加裝輸出電抗器，電流諧波放大，頻繁觸發 SCF1 保護。
變頻器內部硬件故障
散熱風道堵塞、風扇損壞，IGBT 功率模塊高溫老化擊穿；驅動板、主控板固件版本過低，信號采樣異常；輸出端子母排燒蝕、內部排線虛接，空載運行仍持續報警 SCF1Schneider Electric Global。
三、分層維修實操方案
（一）外部回路快速排查（優先操作）
斷電等待母線完全放電，斷開變頻器 U/V/W 電機線纜，空載測試。切換 V/F 開環模式，關閉缺相保護，空載運行無故障，說明問題在電機與線路。用 1000V 兆歐表測量電纜、電機對地絕緣，三相絕緣均需大于 2MΩ；電橋檢測三相繞組阻值，差值超過 5% 判定繞組匝間短路，更換電機或修復繞組；緊固全部接線端子，清理接線盒積水、燒蝕銅屑，破損電纜直接更換。
（二）參數與負載優化修復
核對電機額定功率、電流、極數參數，重新執行靜態自整定；延長加速、減速時間，降低啟動沖擊；長線工況加裝輸出電抗器，降低開關頻率，削弱電流諧波；檢查機械傳動部件，清理卡滯雜物，調整抱閘釋放時序，消除堵轉電流峰值。
（三）變頻器內部硬件維修
斷開電機空載仍報 SCF1，判定內部故障。拆機清理散熱風道、更換故障散熱風扇；萬用表檢測 IGBT 模塊三相導通狀態，模塊擊穿則更換功率單元；檢查驅動板排線、端子有無燒黑虛接，重新插拔加固；老舊機型升級主控固件，修復采樣信號異常問題；維修完成后空載試運行，三相輸出電壓平衡無波動，再帶載調試交付。
