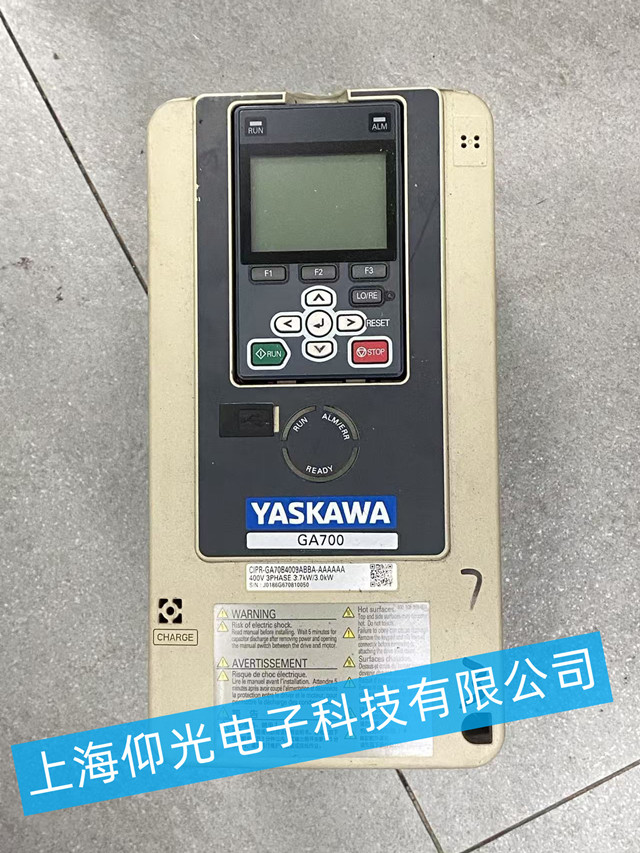

安川 GA700 變頻器維修方案

一、故障初步診斷

1. 外觀與上電檢查
   • 先檢查設備外觀：確認殼體是否破損、端子是否氧化燒蝕、風扇是否積灰卡死、電容是否鼓包漏液。
   • 上電后觀察面板狀態：RUN/ALM 指示燈狀態、READY 燈是否點亮、是否有報警代碼（如 OC、OV、UV、LF 等）顯示。
   • 若上電無顯示：重點排查開關電源、控制板供電回路、面板接口；若有報警代碼，直接對應故障類型排查。
2. 常見故障分類
   • 無顯示 / 黑屏：開關電源故障、驅動板供電異常、面板通訊故障。
   • 報過流 (OC)：IGBT 模塊損壞、電機短路、電流檢測電路故障。
   • 報過壓 (OV)：制動單元 / 電阻故障、輸入電壓過高、減速時間過短。
   • 報欠壓 (UV)：輸入缺相、整流模塊故障、直流母線電容老化。
   • 報通訊故障：面板與主板通訊線松動、控制板芯片損壞。
   • 按鍵無反應 / 觸摸失靈：面板按鍵膜老化、控制板接口故障。

二、拆解與檢測步驟

1. 斷電安全操作
   • 斷開輸入 / 輸出電源，等待至少 10 分鐘，確認直流母線電壓降至安全值（<36V）后再拆解。
   • 拆除面板、上蓋，依次分離控制板、驅動板、功率模塊。
2. 功率部分檢測
   • 用萬用表二極管檔測量IGBT 模塊：測試各相上下橋臂通斷，若短路則模塊損壞。
   • 檢測整流橋：輸入三相之間是否導通，輸出直流正負極是否正常。
   • 檢查直流母線電容：測量容量與 ESR 值，若容量衰減超過 20% 或鼓包，需全部更換。
3. 控制與驅動部分檢測
   • 控制板：檢查電源芯片、CPU、通訊接口是否有燒痕，測試 + 24V、+5V 供電是否正常。
   • 驅動板：測量 IGBT 驅動信號輸出，排查光耦、驅動電阻是否損壞。
   • 面板：測試按鍵矩陣與顯示屏供電，若按鍵失靈可更換按鍵膜或整個面板。

三、維修與更換流程

1. 功率模塊維修
   • 若 IGBT 模塊損壞：更換同型號模塊，同步檢查驅動電路，避免新模塊再次擊穿。
   • 若電容老化：整組更換同規格電解電容，確保母線電壓穩定。
   • 若整流橋故障：更換整流模塊或修復整流回路。
2. 控制 / 驅動電路維修
   • 開關電源故障：更換損壞的開關管、變壓器、濾波電容，恢復各路輸出電壓。
   • 驅動電路故障：更換光耦、驅動電阻、穩壓管，確保驅動信號正常。
   • 通訊 / 面板故障：重新插拔排線，若仍異常則更換控制板或操作面板。
3. 清潔與保養
   • 清理散熱風扇、散熱片積灰，確保通風良好。
   • 緊固所有接線端子，避免虛接導致發熱或故障。
   • 更換老化的硅膠導熱墊，保證模塊與散熱片接觸良好。

四、上電測試與調試

1. 空載測試
   • 不接電機，上電后檢查面板顯示是否正常，各路電壓是否穩定。
   • 運行變頻器至 50Hz，觀察輸出電壓、電流是否平衡，無報警。
2. 帶載測試
   • 連接電機，逐步升速，測試加減速、正反轉功能。
   • 監測運行電流、溫度，確認無過流、過熱、過壓等報警。
3. 參數恢復
   • 備份原參數后，恢復出廠設置，再重新配置電機參數、加減速時間、保護閾值等。
   • 若有通訊需求，配置通訊地址、波特率等參數，測試與上位機通訊。
