一、臺達變頻器OU維修故障點識別

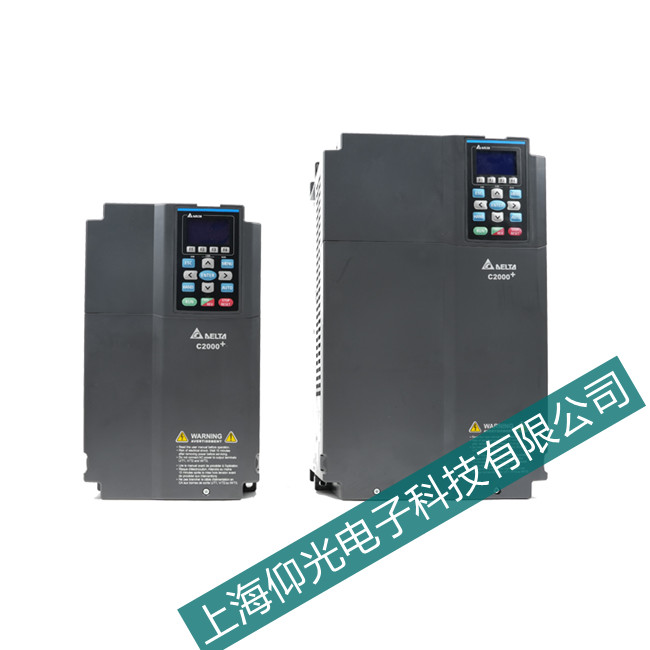

臺達 VFD-M、VFD-B、VFD-E 全系列變頻器 OU 報警，代表直流母線過電壓保護。變頻器實時監測母線電壓，數值超過安全閾值便立即停機報 OU，分為兩種典型故障狀態。第一種是減速停機時穩定報錯，空載運行無異常，屬于負載回饋電壓過高；第二種是勻速運行、上電空載間歇性報警，多為電網異常、硬件老化采樣失真。
故障高發點位分為三類：變頻器直流母線儲能電容、輸入供電回路、制動釋放回路；少數輸出側負載匹配不當也會誘發該故障。不可反復復位啟動，持續高壓會擊穿 IGBT 功率模塊，造成不可逆硬件損壞。
二、故障根源拆解
負載減速產生再生電能
風機、傳送帶、提升機等大慣量負載，減速時間參數設置過短，電機依靠慣性反向發電，電能回流至直流母線。若無制動電阻消耗回饋電能，母線電壓快速抬升觸發 OU 報警；起重類下放工況無制動單元，故障出現頻率更高。
廠區電網電壓異常
電網夜間輕載電壓上浮，三相輸入電壓不均衡；周邊大功率電機、焊機啟停產生電壓尖峰沖擊；輸入線纜線徑偏小、接線松動，電壓波動加劇，變頻器采樣電路誤判過壓。
變頻器內部硬件老化故障
母線電解電容長期高溫工作，出現鼓包、容量衰減，穩壓儲能能力大幅下降；制動電阻斷線、制動晶體管損壞，回饋電能無法釋放；主板電壓采樣電阻虛焊、阻值偏移，采樣數據失真，出現假性 OU 報警。
三、分層維修實操方案
（一）參數優化，緩解回饋過壓
進入?yún)?shù)菜單加長減速時間，減緩電機回饋電能速度；重載、大慣量設備開啟能耗制動功能，匹配功率適配的制動電阻。升降設備可搭配直流制動功能，減少停機瞬間電壓沖擊，調試后多次啟停驗證故障是否消除。
（二）外部供電線路檢修
萬用表實測三相輸入電壓，電壓偏高加裝穩壓設備；動力線路單獨布線，遠離電焊機等干擾設備；緊固輸入端子，更換線徑不足的電源線，消除線路松動帶來的瞬時高壓波動。
（三）變頻器內部硬件維修
斷電靜置充分釋放母線余電后拆機，查看母線電容有無漏液鼓包，容量衰減則更換同規格電容；測量制動電阻阻值，斷線、老化一并更換制動組件；對采樣回路虛焊點位補焊，損壞的采樣元件直接更換。整機維修完畢后空載試運行半小時，無 OU 報警再連接負載投產。
