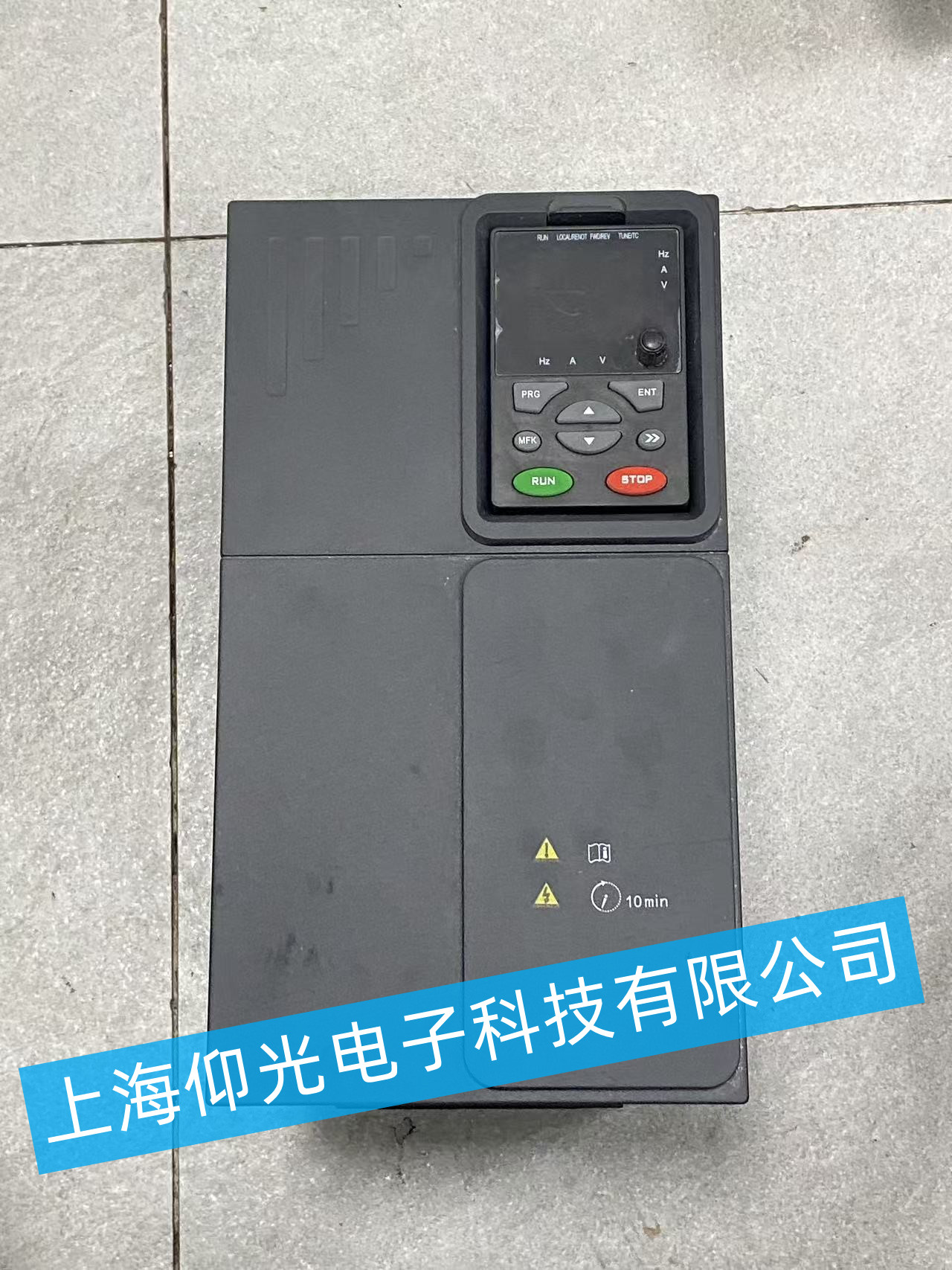

海仕達變頻器維修方案
一、故障診斷流程
-
外觀與上電前檢測
- 先檢查設備外觀：有無電容鼓包、燒痕、端子腐蝕、風扇損壞等物理損傷，重點查看主回路端子與控制板接口。
- 斷電后靜置 10 分鐘（等待直流母線放電），測量整流橋、IGBT 模塊、直流母線電容是否擊穿 / 短路，確認無短路后再上電。
- 上電后觀察面板狀態：記錄故障代碼（如 OV、OC、OL、LU、OH 等）、指示燈狀態、按鍵是否響應。
-
功能與信號測試
- 測試數字量輸入 / 輸出、模擬量輸入 / 輸出、RS485 通訊接口信號是否正常，排查接線松動或接口故障。
- 空載運行測試：檢查輸出電壓、電流是否平衡，有無異響、過熱現象。
- 帶載測試：逐步加載，觀察是否出現過流、過載、失速等保護動作，確認故障復現規律。
二、常見故障及維修措施
-
無顯示 / 上電無反應
- 排查：開關電源損壞、控制板供電故障、面板排線接觸不良、輸入保險熔斷。
- 維修：更換損壞的開關電源模塊 / 保險管；重新插拔面板排線并加固；修復控制板電源回路（如濾波電容、穩壓 IC）。
-
過流 / 過載保護（OC/OL）
- 排查：IGBT 模塊損壞、驅動光耦故障、電機 / 負載短路、電流檢測電路異常、參數設置不當（過載保護閾值過低）。
- 維修：更換故障 IGBT 模塊及對應驅動光耦；清理驅動板積塵；檢查電機絕緣與負載卡滯；重新整定電機參數與電流保護值。
-
過壓 / 欠壓保護（OV/LU）
- 排查：直流母線電容老化、制動單元 / 電阻故障、電網電壓波動、減速時間過短、電壓檢測電路偏移。
- 維修：更換鼓包 / 容量衰減的母線電容；檢修制動回路（更換制動電阻或驅動板）；調整加減速時間；校準電壓檢測電路參數。
-
通訊 / 按鍵失靈
- 排查：RS485 接口電路損壞、通訊線接觸不良、面板按鍵老化、控制板 MCU 故障。
- 維修：更換通訊接口芯片（如 MAX485）；重新壓接接線端子；清潔或更換故障按鍵面板；必要時更換控制板。
-
過熱保護（OH）
- 排查：散熱風扇損壞、風道堵塞、溫度傳感器失效、散熱片與 IGBT 接觸不良。
- 維修：更換故障風扇；清理風道灰塵；校準或更換溫度傳感器；重新涂抹導熱硅脂并緊固散熱片螺絲。
三、維修步驟
-
拆機與清潔
- 斷電后靜置 10 分鐘，確認母線電壓放完后，拆解外殼與模塊。
- 用無水酒精 + 壓縮空氣清潔電路板、散熱片、風道，去除灰塵與油污，重點清潔功率模塊與控制板。
-
故障定位與元件更換
- 針對診斷出的故障點，更換損壞的功率模塊、電解電容、驅動 IC、接口芯片等元件。
- 焊接時采用防靜電措施（如佩戴防靜電手環），避免靜電擊穿敏感元器件。
-
參數恢復與調試
- 恢復出廠參數或?qū)雮浞輩?shù)，重新設置電機額定參數、加減速時間、保護閾值等。
- 空載試運行 30 分鐘，確認輸出電壓、電流穩定，無異常報警；再帶載試運行，逐步提升至額定負載，觀察運行狀態。
-
老化與驗收
- 整機連續滿載運行 2~4 小時，監測溫度、電壓、電流、噪音等指標，確認無過熱、無報警、運行平穩。
- 驗收合格后，出具維修報告，標注維修部位與更換元件，交付客戶。
四、維修周期與質保
- 標準維修周期：3~5 個工作日（特殊故障 / 缺件時順延）。
- 質保承諾：維修部位享受3 個月質保，更換的全新元件享受6 個月質保。
- 安全提示：維修后必須進行絕緣測試與接地檢查，確保設備符合電氣安全規范。
