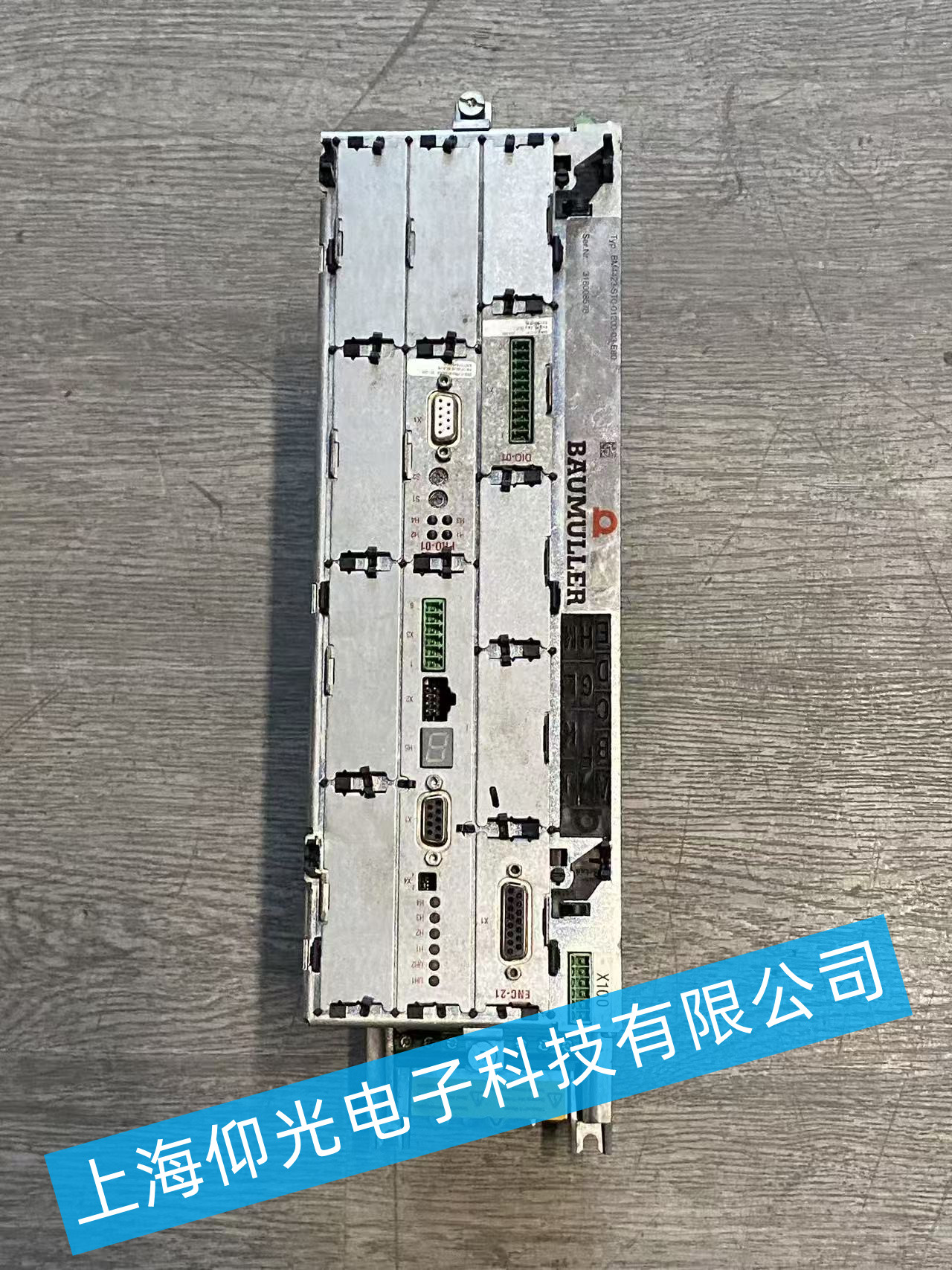

 鮑米勒（Baumüller）BM4423-ST0 伺服驅動器維修方案

第一步：故障信息采集與初步診斷

1. 外觀檢查
   • 檢查設備外殼、接口是否有物理損傷、燒痕、腐蝕或進水痕跡。
   • 查看數碼管顯示的故障代碼（圖中顯示為 “9”，需結合手冊確認具體含義）。
   • 檢查各模塊插槽、接線端子是否松動，風扇是否積塵或停轉。
2. 上電前安全檢查
   • 斷開主電源，測量直流母線電容是否存在短路或嚴重漏電。
   • 檢查電源輸入、電機輸出、編碼器接口等接線是否正確，有無虛接或短路。
   • 確認外部急停、限位等安全信號回路是否正常。
3. 上電測試
   • 逐步施加控制電壓，觀察指示燈狀態：
     • 電源燈不亮：檢查控制電源回路、保險絲或電源模塊。
     • 故障燈常亮 / 閃爍：記錄數碼管代碼，對照手冊定位故障模塊。
     • 通訊燈不閃爍：檢查 X100 通訊接口、網線或參數設置。

第二步：常見故障分類與處理

1. 電源類故障

• 表現：無顯示、上電跳閘、母線電壓異常。
• 處理：
  1. 更換損壞的輸入保險絲、電源模塊。
  2. 檢測整流橋、IGBT 功率模塊是否擊穿，必要時更換。
  3. 更換鼓包、漏液的直流母線電容。

2. 通訊 / 接口類故障

• 表現：無法與上位機通訊、編碼器報錯、數字輸入輸出異常。
• 處理：
  1. 檢查 X100 通訊接口、END-21 編碼器接口的針腳是否彎曲或氧化，清潔或更換接口。
  2. 重新插拔通訊線纜，測試網線通斷，確認 IP 地址與參數設置匹配。
  3. 測量 DI/DO 接口電平，排查外部傳感器或執行器故障。

3. 驅動 / 控制類故障

• 表現：報過流、過載、過熱、位置偏差過大等代碼，電機抖動或無法啟動。
• 處理：
  1. 斷開電機負載，單獨測試驅動器，判斷是驅動器還是電機 / 機械故障。
  2. 檢查 IGBT 模塊、驅動板是否燒毀，更換故障功率板。
  3. 重新校準編碼器零點，恢復出廠參數后逐步優化增益設置。
  4. 清理散熱風扇與散熱片，確保散熱風道通暢，解決過熱問題。

4. 模塊類故障

• 表現：特定功能模塊失效（如軸控制、IO 模塊），數碼管顯示對應模塊故障代碼。
• 處理：
  1. 采用替換法，將疑似故障模塊與同型號設備的正常模塊對調，定位故障模塊。
  2. 更換故障的控制板、IO 板或通訊模塊，重新配置參數。

第三步：維修流程與質量驗證

1. 拆解與清潔
   • 防靜電操作，依次拆卸各模塊，用無水酒精清潔電路板與接口。
   • 檢查電路板是否有虛焊、裂紋或元件燒毀痕跡。
2. 元件級維修
   • 更換損壞的功率元件（IGBT、二極管）、驅動 IC、接口芯片或電解電容。
   • 對燒毀的電路板進行飛線或補焊，修復線路斷點。
3. 功能測試
   • 維修后空載上電，測試各接口通訊、指示燈狀態與故障代碼是否消除。
   • 連接電機進行帶載測試，驗證轉速、扭矩控制精度與穩定性。
   • 連續運行 24 小時，確認無過熱、無報警，確保設備可靠。

 第四步：維修后交付與質保

• 出具維修報告，記錄故障現象、更換元件、測試參數與結果。
• 提供質保期（通常為 3-6 個月），質保期內同一故障免費返修。
• 提供技術支持，協助客戶恢復設備參數與生產運行。

• 鮑米勒 BM44 系列為模塊化設計，故障定位時優先采用模塊替換法，可大幅縮短維修時間。
• 若數碼管顯示特定代碼（如 081、20、2726 等），需對照代碼手冊精準定位故障點。
• 強烈建議在專業防靜電環境下操作，避免靜電擊穿敏感電子元件。
