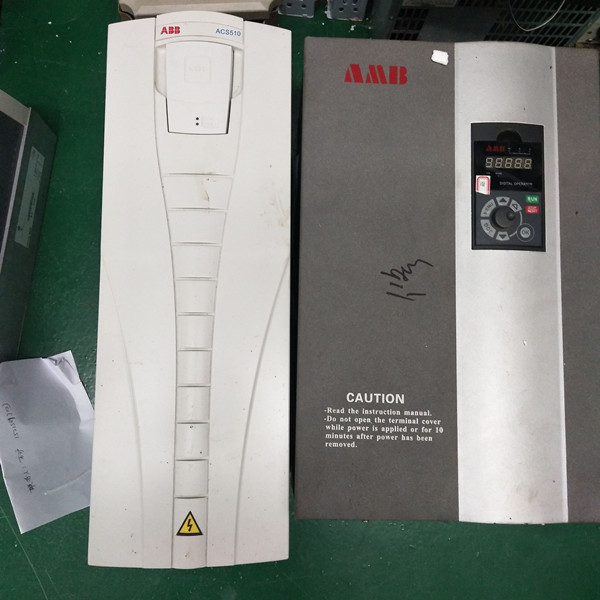

（ACS510系列變頻器）顯示4號短路故障維修案例 ABB變頻器上海維修
BB變頻器故障代碼:0006
原因：由于電源缺相、熔斷器燒損、整流橋內部故障或者電源電壓太低，造成中間電路直流電壓太低。200 V 變頻器中間電路直流電壓欠壓跳閘值是162 V， 400 V 變頻器中間電路直流電壓欠壓跳閘措施：值是308 V。
檢查欠壓控制器 。
檢查電源和熔斷器。
ABB變頻器故障代碼:0007
原因：模擬輸入 AI1 低于由參數3021，AI1 FAULT LIMIT 定義的限值。
措施：檢查故障功能的參數設置。
檢查模擬控制信號電壓等級是否正確。
檢查接線。
ABB變頻器故障代碼:0008
原因：模擬輸入 AI2 低于由參數3022。AI2 FAULT LIMIT 定義的限值。
措施：檢查故障功能的參數設置。
檢查模擬控制信號電壓等級是否正確。
檢查接線。
ABB變頻器故障代碼:0009
原因：1、電機過溫，原因可能是過載、電機功率太小、冷卻不足或者起動數據錯誤。2、電機溫度測量值已經超過了由參數3504 FAULT LIMIT 定義的故障限值。
原因1解決方法：檢查電機額定參數、負載和冷卻。
檢查起動數據。
檢查故障功能參數設置。不銹鋼門
原因2解決方法：
檢查故障限值。
檢查通過參數(3501 SENSOR TYPE) 設置的傳感器的型號。
讓電機冷卻。保證電機冷卻系統正常：檢查冷卻風機、清潔冷卻表面等。
變頻器啟/停控制回路常見故障的分析
變頻器控制回路一般分就地和遠方，所謂的就地操作就是控制變頻調速電機啟/停由變頻器自帶的控制功能來實現，不要通過接觸器實現啟/停。這一部分主要靠變頻器內部來實現，因此這里不做分析。另一部分是遠方操作，遠方操作又可以分為變頻器柜面操作和上位機遠程操作。變頻器柜面操作不能實現變頻器的啟/停時，首先要檢查變頻器柜面的啟/停按鈕，按鈕的故障比較多一點，其次就是對柜內的端子排接線和繼電器進行檢查；如果是上位機不能實現遠程操作時，應在端子排上找出實現上位機遠程啟/停操作的端子，將其短接。如果短接后變頻器能夠?qū)崿F(xiàn)啟/停，則說明上位機或者連接上位機與變頻器柜之間的電纜故障，要逐步檢查排出；否則就要對柜內的端子排接線和繼電器進行檢查，以實現變頻器的遠程操作。
ABB變頻器維修：ACS150系列、ACS300系列 、ACS350系列、ACS400系列、 ACS500系列、ACS600系列 、 ACS800系列、ACS510系列、ACS550系列；
ABB變頻器維修： ACS 800-04P系列直接轉矩控制型變頻器
ACS 800-04P-0260-3+P901 ACS 800-04P-0320-3+P901 ACS 800-04P-0400-3+P901
ACS 800-04P-0440-3+P901 ACS 800-04P-0490-3+P901 ACS 800-04P-0170-5+P901
ACS 800-04P-0210-5+P901 ACS 800-04P-0260-5+P901 ACS 800-04P-0320-5+P901
ACS 800-04P-0400-5+P901 ACS 800-04P-0440-5+P901 ACS 800-04P-0490-5+P901
ACS 800-04P-0550-5+P901 ACS 800-04P-0610-5+P901 ACS 800-04P-0140-7+P901
ACS 800-04P-0170-7+P901
