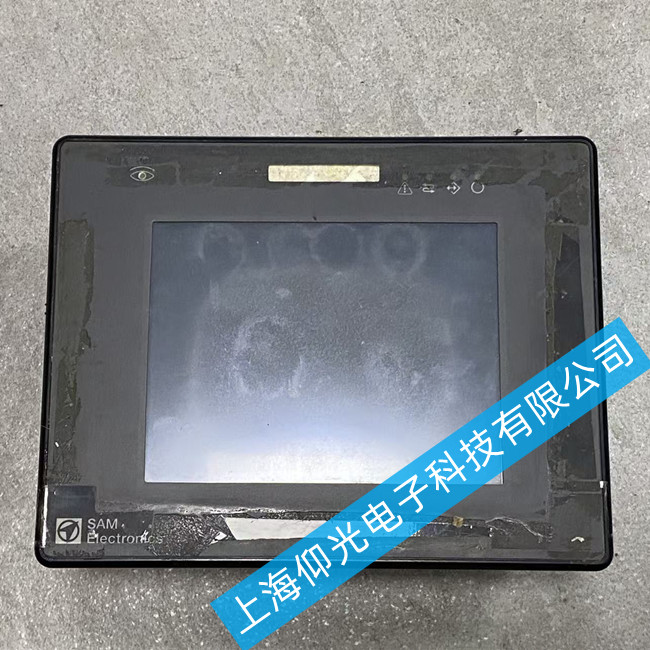

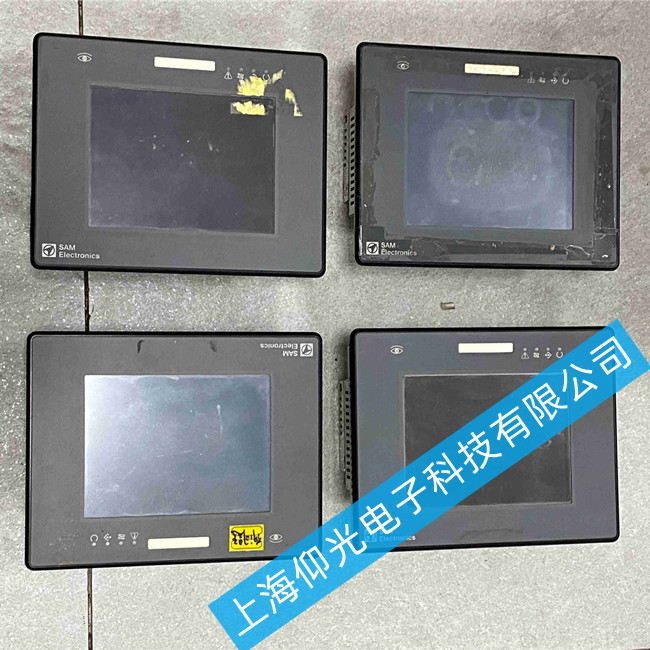

SAM Electronics觸摸屏維修271.188 465無顯示故障維修方法
SAM Electronics觸摸屏維修故障現象與核心判斷
一、典型故障表現：
完全黑屏：通電后屏幕無任何背光，無圖像，電源指示燈不亮或異常。
有背光無內容：屏幕亮起（背光正常），但無系統啟動畫面、無菜單文字。
間歇性黑屏：設備運行中突然黑屏，冷卻后可能恢復。
維修前關鍵判斷：
在拆機前，需先確認設備是“無顯示”還是“完全無反應”。若設備指示燈亮、有繼電器吸合聲或觸摸有蜂鳴反饋，說明主板可能在工作，故障集中在顯示模塊或背光電路；若完全無任何反應，則重點排查電源板。
二、維修步驟（由外到內，分級排查）
第1步：外部供電與信號確認（非拆機）
電壓與保險絲檢查
輸入電壓：SAM 船用設備通常采用 24V DC 或 230V AC 輸入。使用萬用表測量終端接線排（Terminal 1, 2）電壓，確認是否在額定范圍（±10%）內。電壓過低或波動會導致驅動板無法啟動。
設備保險絲：檢查設備背部或側面的主保險絲（Fuse）是否熔斷。若燒毀，需排查外部線路短路或內部電源模塊短路，嚴禁直接更換大容量保險絲。
信號狀態判斷
若設備有網絡/信號輸出指示燈，觀察其狀態。若指示燈正常閃爍，說明主板 CPU 工作，故障極可能在顯示驅動板或LVDS屏線；若指示燈不亮，則故障在電源板或主板核心供電。
