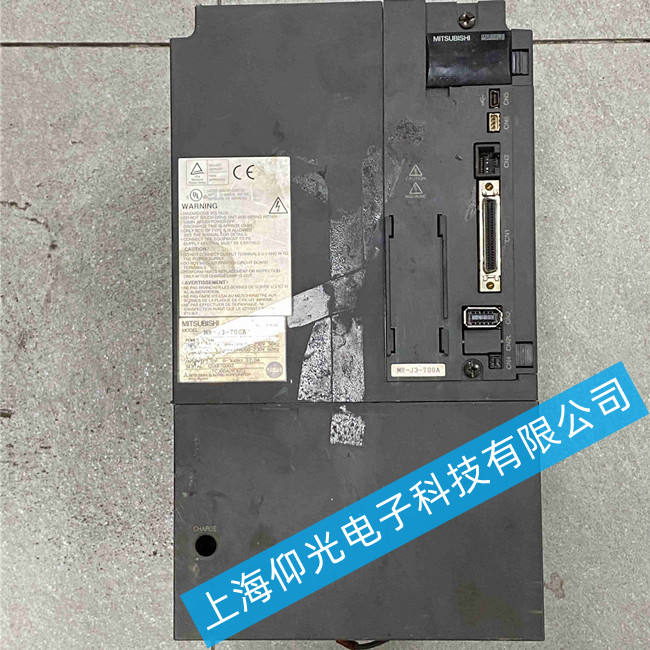

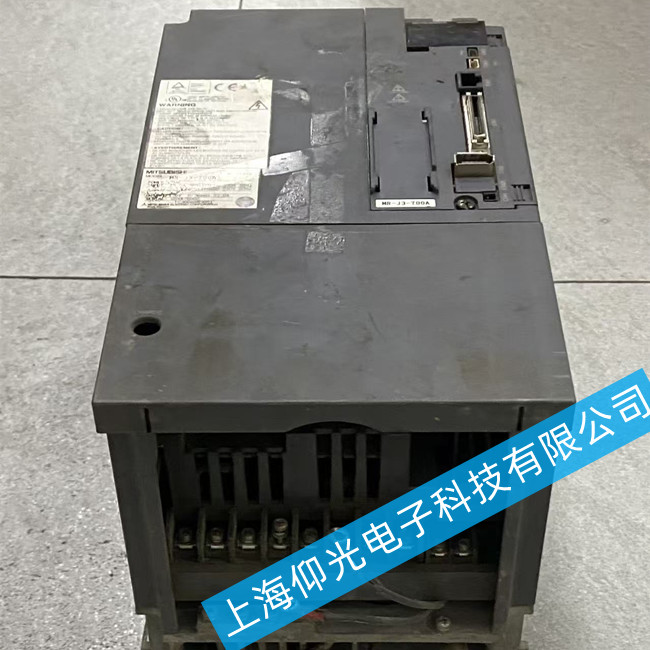

三菱伺服驅動器維修MR-J3-700A報警代碼AL20故障維修方法
三菱伺服驅動器MR-J3-700A報警AL20故障，通常指向編碼器通信異�；蛴布B接問題，需結合系統特性進行精準排查。該報警在MR-J3系列中較為常見，但因可能涉及CPU接地線等特殊原因，需系統性處理。
AL20報警核心含義
AL20表示“編碼器初始通信異常”，即驅動器在上電初始化階段無法與電機編碼器建立穩定通信。間歇性出現時，更可能與接觸不良、干擾或硬件老化有關。
常見原因與維修方法
編碼器電纜故障
表現：接頭松動、屏蔽層破損、線纜過長（>20米）引發信號衰減。
處理：
檢查CN2接口是否插緊，清潔金屬觸點。
更換為原裝MR-J3ENSCBL系列編碼器電纜。
確保電纜長度≤20米，超長需加裝中繼器。
電磁干擾（EMI）
誘因：周邊變頻器、大功率設備干擾編碼器信號線。
對策：
編碼器線與動力線分開布線，間距≥30cm。
屏蔽層單端接地（驅動器側）。
加裝磁環（如TDK ZCAT2035-0930）抑制高頻噪聲。
編碼器或驅動器硬件異常
判斷方法：
交換相同型號電機測試，若報警隨電機轉移，則為編碼器損壞。
檢測驅動器+5V編碼器電源輸出（正常值：5V±0.2V），波動大則需更換驅動器。
處理：更換伺服電機編碼器或驅動器本體。
CPU接地線燒斷（MR-J3系列特有）
關鍵點：該型號驅動器曾有CPU接地線因過流燒斷導致AL20報警的案例。
檢查方式：
拆機檢查驅動器內部CPU附近接地走線是否斷裂或碳化。
使用萬用表通斷檔測量接地路徑連續性。
修復：重新焊接或更換驅動器電路板。
固件或參數異常
更新驅動器固件至最新版本，排除軟件兼容性問題。
恢復出廠參數后重新設置，避免參數沖突。
快速驗證步驟
斷電重啟，觀察是否可臨時消除報警。
使用三菱MR Configurator軟件進入[診斷] → [報警追蹤]，查看ERR20詳細代碼：
0x01：電纜斷線
0x02：信號沖突
0x04：電源異常
