一、故障點定位

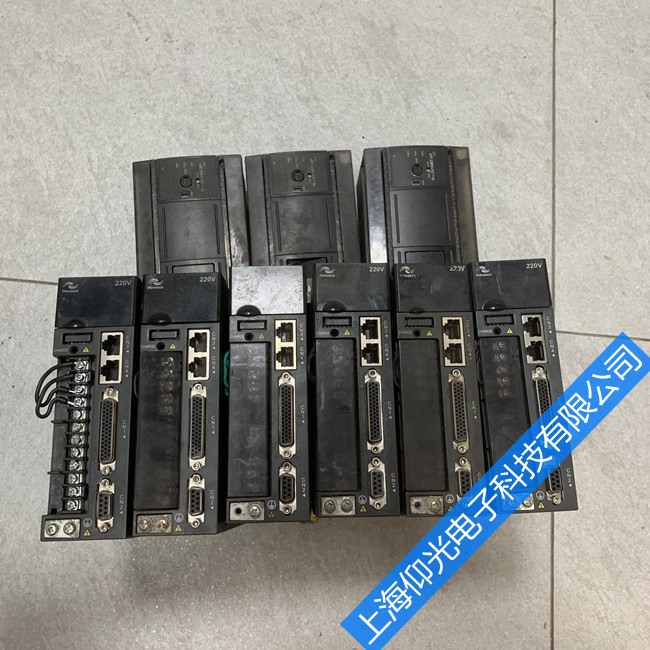

匯川伺服驅動器報警Er740，核心定義為編碼器通信異常，設備上電即報錯或運行中突發停機，伴隨定位不準、電機抖動等現象。故障點集中在三大核心區域：一是編碼器鏈路故障，含接線錯誤、線纜破損、插頭虛接及屏蔽失效；二是編碼器本體與供電故障，內部元件老化、電池虧電（絕對值編碼器）或 5V 供電異常；三是驅動器與環境干擾問題，驅動板通信電路損壞、參數錯配及現場強電磁干擾。
二、故障原因分析
Er740 故障本質是驅動器未收到有效編碼器信號，或信號紊亂、中斷，觸發通信保護機制。
接線問題是首要誘因，占故障 60% 以上。安裝時編碼器線 A/B/Z 相序接錯、DB9 / 航插引腳錯位，長期震動導致端子松動、氧化燒蝕，拖鏈內線纜反復彎折致內部斷線，均會造成信號傳輸中斷。屏蔽接地不規范，如屏蔽層未單端接地、與動力線同管布線，易引入干擾，導致信號畸變。
編碼器本體與上電狀態異常多發于絕對值系統。內部光耦、芯片老化損壞，或電池電壓不足（低于 3.6V），會導致數據讀取失敗。易被忽視的是上電時序違規：編碼器需上電 5 秒后初始化完成，若此時電機因慣性或外力帶動轉速超 10rpm，會引發角度數據跳變，直接觸發報警。
參數與硬件故障占比約 15%。編碼器類型、通信波特率參數與電機不匹配，驅動器內部通信光耦、采樣電阻老化，或 EtherCAT 總線終端電阻未啟用，都會導致信號識別失敗。此外，變頻器、焊機等強干擾源靠近通信線路，也會造成信號丟失。
三、維修處理角度
維修遵循先外后內、先簡后繁原則，按 “查接線→排干擾→核參數→檢硬件” 順序推進。
第一步斷電排查編碼器鏈路。核對 CN2 接口引腳定義，糾正錯序接線；重新壓接松動端子，更換破損線纜；確保屏蔽層單端接控制柜地，與動力線間距≥30cm，交叉處垂直布線。用萬用表測量線纜通斷，確認無斷線、短路問題。
第二步排查干擾與上電狀態。遠離變頻器等干擾源，清理現場電磁環境；上電前鎖定機械負載，避免電機慣性轉動，確保上電瞬間轉速≤10rpm。絕對值編碼器檢查電池電壓，不足則更換并重新設定原點。
第三步核對與優化參數。進入?yún)?shù)界面，確認編碼器類型、通信模式與電機匹配，恢復通信相關參數默認值；EtherCAT 網絡核對站地址，啟用末端驅動器終端電阻（H0C-10=1）。
第四步檢測硬件故障。若以上操作無效，在報警狀態下設置 H0D-04=2，查看 H0B-31 值，非 0 則判定編碼器損壞，需更換電機或編碼器。仍報警則拆解驅動器，檢查通信板、光耦及供電電路，更換老化元器件。
維修完成后空載試運行，觀察信號穩定無報警，再帶載長時間運行，確認定位精準、無抖動，即可投入生產。
結語
匯川驅動器 Er740 故障多由接線不規范、電磁干擾、上電時序錯誤引發，硬件損壞占比較低。日常維護需定期緊固接線、規范屏蔽接地、定期檢查編碼器電池，調試時嚴格匹配參數、控制上電狀態，可大幅降低故障概率，保障伺服系統穩定運行。
