一、故障點定位

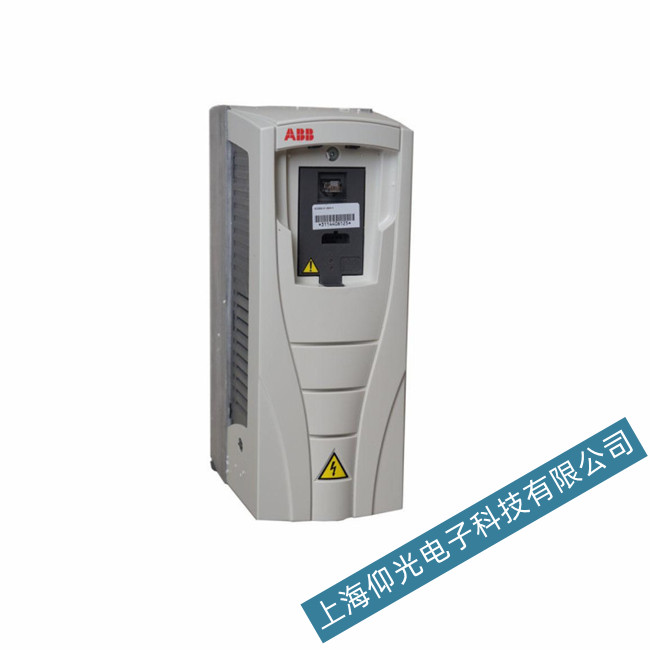

ABB ACS510變頻器顯示故障 9（MOT TEMP），釋義為電機過熱保護，變頻器依靠內置熱模型測算或外接測溫元件采集溫度，超標即刻鎖機報警、切斷輸出。故障點位分三類：電機本體散熱點位、外接溫度傳感線路點位、變頻器熱模型參數與主板測溫回路點位。故障多發于水泵、風機低頻運行、夏季高溫工況，空載可復位，帶載運行片刻重復彈窗報錯，區別于變頻器自身散熱故障代碼。
二、故障原因分析
第一，電機本體散熱不良、負載過載是高頻誘因。設備長期滿負荷運轉，機械卡滯、軸承銹蝕、皮帶緊繃造成電機實際負載遠超額定值，繞組發熱加��；電機自帶散熱風扇卡滯、扇葉積灰堵轉，密閉安裝環境通風差，熱量無法散出，繞組溫度快速超標觸發保護；低頻低速運行時自帶冷卻風扇轉速偏低，散熱能力大幅下降，極易溫升超限。
第二，外接測溫回路故障引發假性過熱。選配 PT100 熱敏測溫的機型，傳感器老化短路、開路，引線受震動磨損斷線，接線端子氧化虛接，反饋異常溫度信號，變頻器誤判高溫報警；傳感接線錯接、線纜過長壓降異常，同樣出現誤報故障 9。
第三，變頻器參數設置錯誤為隱性誘因。3005-3009 電機熱模型參數、35 組測溫參數與電機銘牌參數不匹配，額定電流、溫升閾值設置偏小，熱計算模型失真，電機實際溫度正常也會測算出過熱告警；替換電機后未重新錄入銘牌數據，參數沿用舊值，持續報錯。極少數主控板測溫采樣元件老化，電路漂移造成數據失真。
三、維修處理角度
維修遵照先查電機負載、再檢傳感線路、最后優化參數流程檢修。
第一步斷電排查電機與機械負載，手動盤車查看傳動機構有無卡澀，清理電機外殼積塵，檢修或更換卡死的散熱風機；超負荷工況酌情減負，匹配功率適配電機，改善機房通風條件，實測電機三相電流，電流超標排查機械故障。
第二步檢測溫度傳感配件，萬用表測量熱敏傳感器阻值，損壞直接更換同規格元件，理順破損線纜，緊固接線端子，核對傳感接線定義，修正錯接線路，無外置測溫元件則關閉外接測溫功能。
第三步進入參數菜單校準參數，對照電機銘牌修正額定電流、額定功率，重新整定 30 組熱保護參數、35 組溫度參數，適配電機熱模型；參數校準后仍報錯，拆機檢修主板測溫采樣電路，更換損壞元器件。
檢修完畢空載運行半小時無告警，逐級加載滿負荷試運行，連續運行無故障 9 彈出，即可投入正常生產。
結語
故障 9 大多由電機散熱變差、傳感故障、參數錯亂三類問題導致，日常定期清理電機風道、季度核對變頻參數，可大幅減少過熱誤報，保障機組連續運轉。
